問47 (配線図 問7)

絶縁耐力試験の検査に使用される機器です。

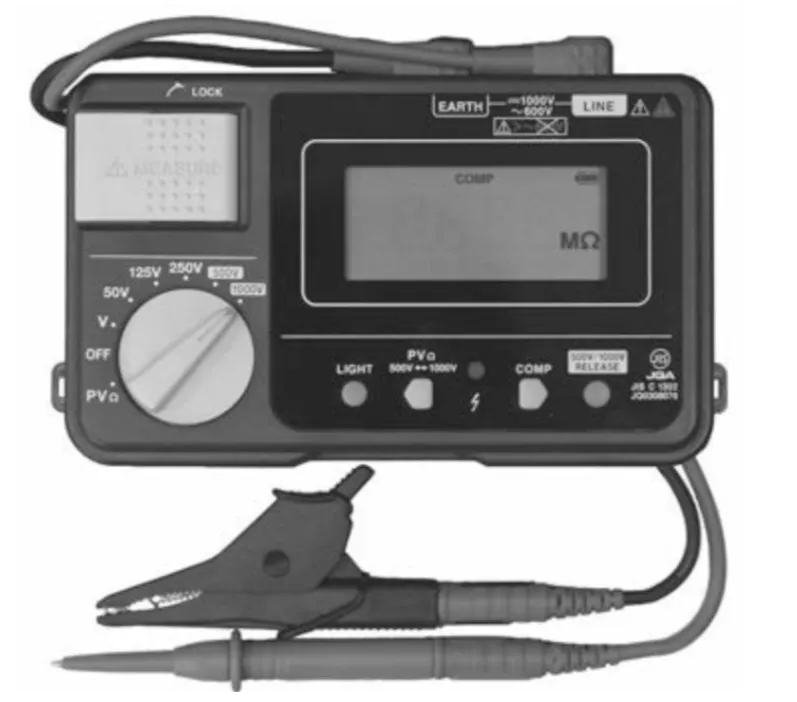

絶縁抵抗計は、電線や電気機器の絶縁状態を確認するための測定器です。

一般に「メガー」と呼ばれ、絶縁抵抗をMΩ（メガオーム）などの単位で測定します。

絶縁抵抗が低い場合は、電気が本来流れてはいけない場所へ漏れやすくなっている可能性があります。

絶縁耐力試験では、試験の前後に絶縁抵抗を測定することで、絶縁状態に異常がないかを確認します。

ただし、絶縁抵抗計は、絶縁耐力試験で必要な高い試験電圧を加える装置ではありません。

絶縁抵抗計は、絶縁耐力試験の前後に絶縁状態を確認するために使用されます。

正解です。

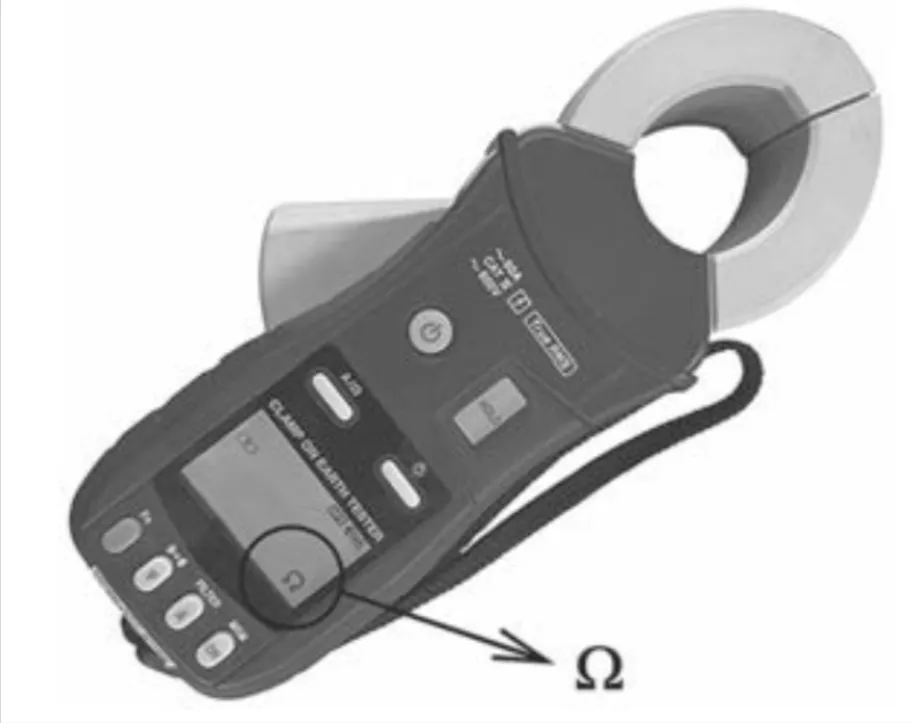

クランプ形電流計は、電線をクランプと呼ばれる輪のような部分ではさみ、電流を測定する機器です。

一般的なクランプ形電流計は、電線を切り離さずに電流を測定できるため、電気設備の点検などで使用されます。

また、写真の機器は、抵抗を測定するΩ（オーム）の機能も備えています。

絶縁耐力試験の検査に使用される機器です。

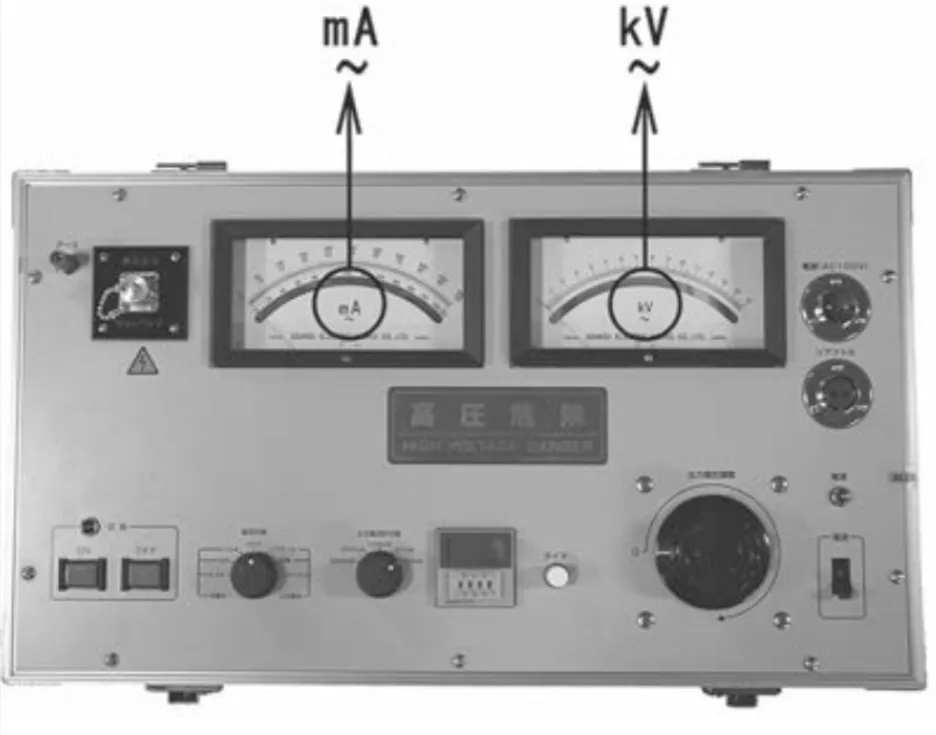

絶縁耐力試験装置は、電線や電気機器に規定された高い電圧を加え、絶縁性能を確認するための装置です。

写真には、電圧を示すkV（キロボルト）と、電流を示すmA（ミリアンペア）の計器が付いています。

これらの計器を使用して、試験中に加えている電圧と、絶縁部分を通って流れる電流を確認します。

例えば、6,600Vの高圧回路では、一般的な交流絶縁耐力試験において、10,350Vの電圧を10分間加え、異常がないかを確認します。

絶縁耐力試験装置は、高い試験電圧を発生させ、電気設備の絶縁性能を確認するために必要な装置です。

絶縁耐力試験の検査に使用される機器です。

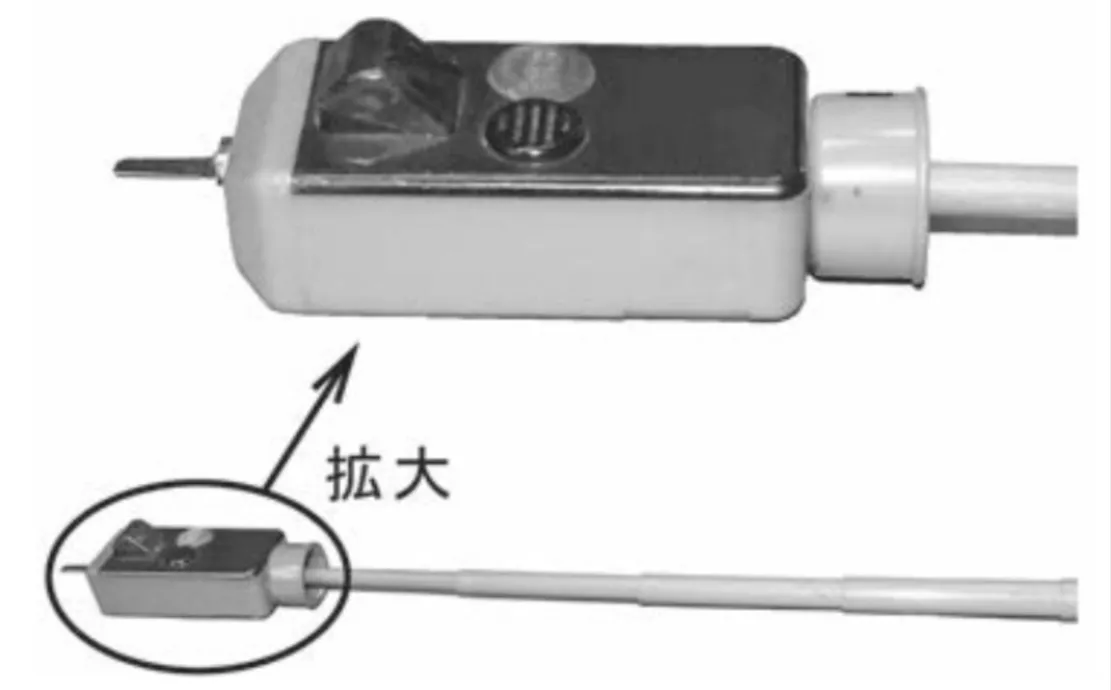

検電器は、電線や電気機器に電圧が加わっているかどうかを確認するための器具です。

高圧回路では、電気が流れていないように見えても、実際には高い電圧が加わっている場合があります。

そのため、絶縁耐力試験を行う前には、検電器を使用して、試験対象の回路が停電していることを確認します。

また、試験終了後にも、電圧が残っていないことを確認する必要があります。

特に、高圧ケーブルなどには、試験電圧を切った後でも電気が残ることがあります。

この残った電気を「残留電荷」といい、専用の放電器具などを使用して安全に放電する必要があります。

検電器は、試験前後に電圧の有無を確認し、感電事故を防ぐために使用されます。

　写真はメガーのものとなります。

　試験前後でメガーを当て、その抵抗値の振れ方を見る事で絶縁性能の健全性を確かめます。もちろん試験に使用しますので、回答としては誤りとなります。

　写真はクランプメーターのものとなります。

　クランプメーターを用いた抵抗値測定は、絶縁耐力試験では基本的に行いません。全くの無意味とも言えませんが、メガーを使用する事が正規の手順であり、通常は絶縁耐力試験でクランプメーターの出番はありません。よって、回答としては正答となります。

　写真は試験器のものとなります。

　試験器は絶縁耐力試験の中枢を担う不可欠の機器であり、試験器を用いないという事はもはや、ただの白米をカレーライスと称するようなものです。もちろん使用しますので、回答としては誤りとなります。

　写真は検電器のものとなります。

　特に絶縁耐力試験に用いられる検電器は持ち手を伸縮できるようになっており、高電圧が印加されている充電部に距離を取りつつ検電出来るようになっています。試験において安全確保に必ず必要になりますので、もちろん使用します。その為、回答としては誤りとなります。
