第一種電気工事士過去問
令和8年度（2026年）上期
問46 (配線図問6)

図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。

⑥で示す機器の端子記号を表したもので、正しいものは。問題文の画像

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

第一種電気工事士試験令和8年度（2026年）上期問46（配線図問6）（訂正依頼・報告はこちら）

図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。

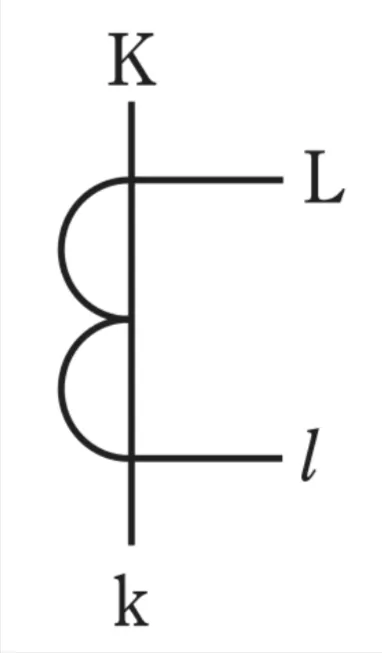

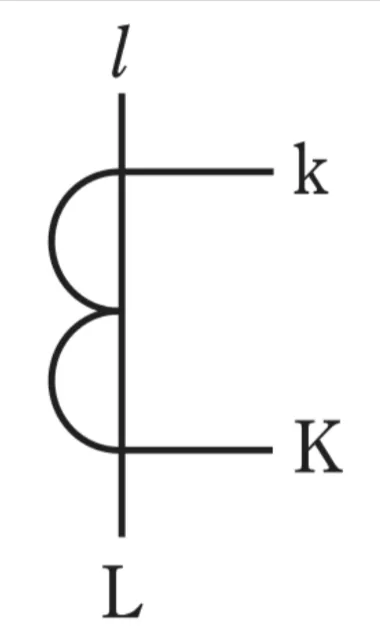

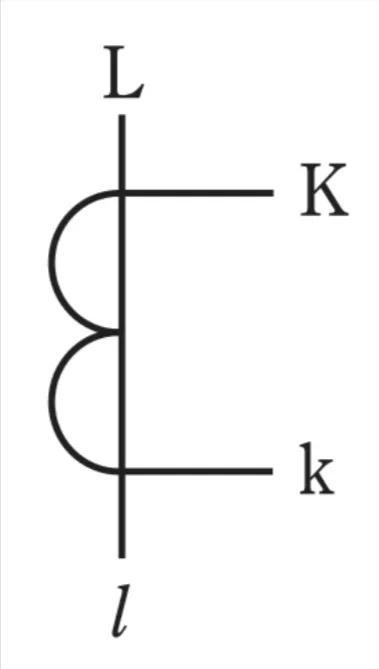

⑥で示す機器の端子記号を表したもので、正しいものは。

正解！素晴らしいです

残念...

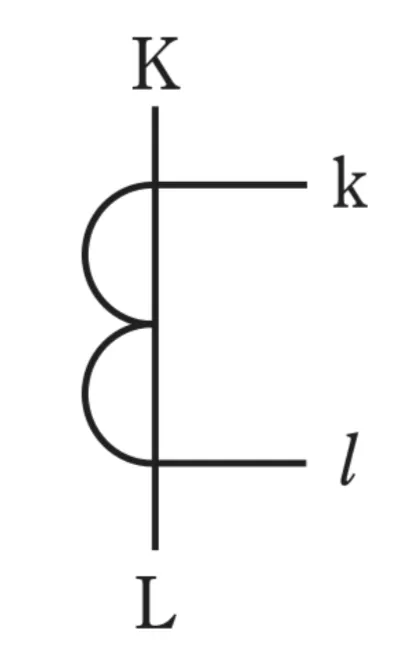

正解は「一次側の端子が上からK、L、二次側の端子が上からk、lとなっている図」です。

図の⑥で示されている機器は、変流器（CT）です。

変流器は、高圧受電設備などで流れる大きな電流を、電流計や保護継電器で扱いやすい小さな電流に変える装置です。

変流器には、電力を送る回路につながる一次側と、電流計などにつながる二次側があります。

それぞれの端子は、次の記号で表します。

K：一次側の電源側端子

L：一次側の負荷側端子

k：二次側のKに対応する端子

l：二次側のLに対応する端子

つまり、一次側は大文字のK・L、二次側は小文字のk・lを使用します。

この端子記号の区別と配置を理解することが、問題を解くポイントです。

選択肢2.

正解です。

変流器（CT）は、電路に流れる大きな電流を、測定や保護に使用できる小さな電流に変える装置です。

一次側には大文字のK・L、二次側には小文字のk・lを使用します。

この図では、一次側の上側がK、下側がLになっています。

また、二次側の上側がk、下側がlになっています。

電源側から負荷側へ電流が流れる場合、一次側はKからLの方向となります。

二次側では、kとlの端子を電流計などに正しく接続します。

参考になった数0

　CTの結線に関する出題となります。

　計器用変成器関連の設問としては珍しく、明確な根拠に基づき正答できるものとなっています。

　CTの結線は、大文字側が一次側の主幹(メインの大電力を流す回路)、小文字側が二次側の回路であり、Kが電源側、Lが負荷側となります。一つの線で大文字小文字が混在している事はありえませんので、それらの図記号は全て誤りと考えましょう。

選択肢2.

　冒頭の通り、この図記号が正答となります。CTの結線はこのパターンしかありえませんので、必ず覚えておくようにしましょう。

まとめ

　念のための補足ですが、CT二次側の開放は異常電圧の発生につながりますので、必ず短絡状態を維持するようにして下さい。

参考になった数0
