問45 (配線図 問5)

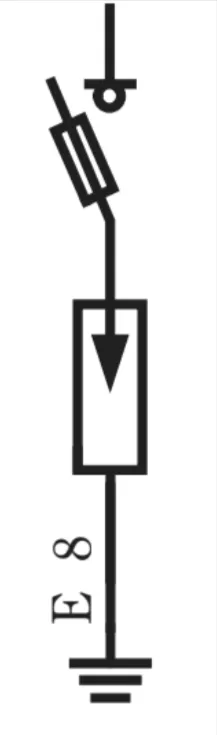

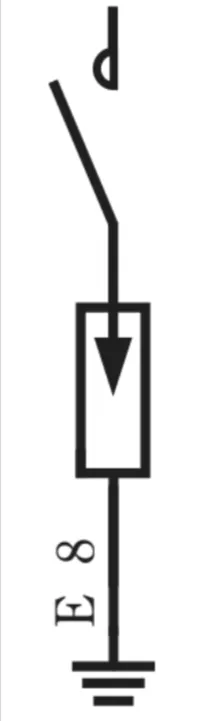

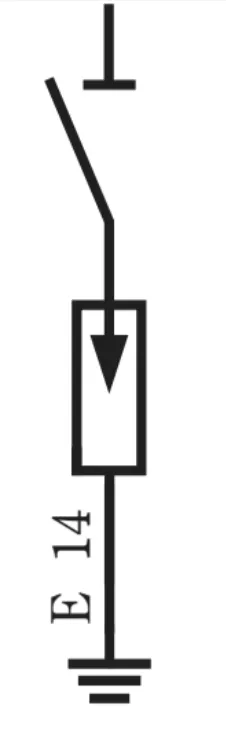

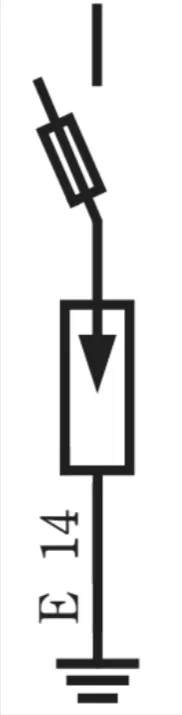

正解は「断路器（DS）と避雷器（LA）を組み合わせ、接地線の太さを14mm²とした図」です。

図の⑤には、雷などによる異常に高い電圧から電気設備を守るための避雷器（LA）を設置します。

避雷器は、雷によって高い電圧が加わると、電流を大地へ逃がして電圧の上昇を抑える装置です。

また、避雷器の点検や交換を安全に行うために、電路から切り離す断路器（DS）を組み合わせます。

避雷器の接地工事には、原則としてA種接地工事が必要です。

高圧受電設備の避雷器には、接地線の太さを14mm²以上とする施工基準が用いられます。

　避雷器に関する出題となります。

　⑤の機器が避雷器に相当する事は察せられるかと思いますが、本問は接地線の最小の太さを組み合わせる必要があり、法規関係の知識も必要となってきます。ただし、電気設備の技術基準の解釈に明確な規定はなく、民間規格である高圧受電設備規程に記載があり、14mm²が望ましいとあります。電技解釈のみであれば5.5mm²でも問題はありませんが、これは絶縁測定の結果が0.4メガオームだから大丈夫、と考えるのと同じようなものです。

　電気設備の技術基準を定める省令やその解釈は法規定で、絶対ですが、法を守ってさえいればそれで良いというものでもありません。一般論から安全圏といえるだけの施設をする必要もあり、本問ではその一般論の理解を求められます。たとえに出した絶縁測定についても、実務では最低1メガオーム以上(負荷によっては10メガ、20メガオーム以上もあります)を一般的な管理値として扱います。

　なお、避雷器は意図的な絶縁破壊を起こす事で雷のエネルギーを大地に逃がす、という働きをしますので、LBSやPC等、ヒューズを有する開閉装置を備え付けてはいけません。

　よって正答は、断路器と避雷器を組み合わせた、太さ14mm²の図となります。
