第一種電気工事士 過去問
令和8年度（2026年） 上期
問44 (配線図 問4)

誤りです。

地絡とは、電線や電気機器の絶縁が悪くなるなどして、電流が大地へ流れてしまう事故のことです。

地絡事故が発生すると、感電や設備の故障につながる危険があります。

地絡事故を検出するためには、地絡継電器（GR）や地絡方向継電器（DGR）などが使用されます。

これらの継電器が地絡を検出すると、遮断器などを動作させて事故が発生した電路を切り離します。

誤りです。

過負荷電流とは、電気機器や電路に、通常の運転で想定される値よりも大きな電流が流れることです。

また、短絡電流とは、電線同士が直接つながるなどして、異常に大きな電流が流れることです。

これらの異常な電流を遮断するために、遮断器（CB）が使用されます。

高圧受電設備では、過電流継電器（OCR）が異常な電流を検出し、遮断器を動作させる仕組みが一般的です。

例えば、真空遮断器（VCB）は、真空中でアークを消して電流を遮断します。

誤りです。

この説明は、高圧交流負荷開閉器（LBS）の働きに近いものです。

LBSは、変圧器やコンデンサなどの高圧機器に電気を供給したり、電気の流れを止めたりするための装置です。

通常の負荷電流を開閉でき、定められた遮断能力の範囲内で電流を遮断できます。

ただし、LBS単体では、大きな短絡電流を遮断することはできません。

そのため、短絡事故への対策として、高圧限流ヒューズを組み合わせて使用することがあります。

正解です。

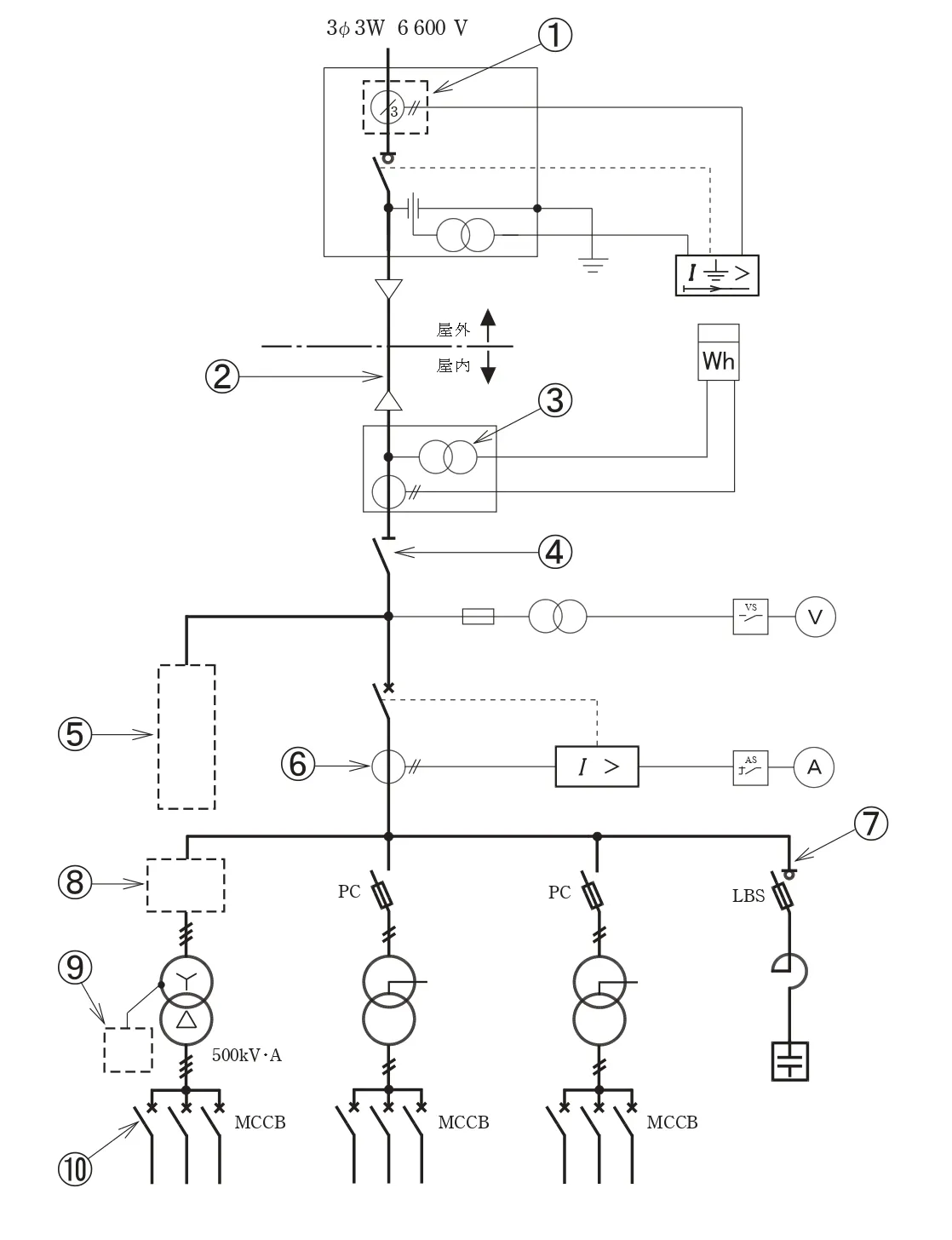

図の④は、断路器（DS）を示しています。

断路器は、電気設備の点検や修理を行うときに、電路を電源から切り離すために使用されます。

ただし、断路器にはアークを消すための装置がないため、電流が流れている状態で開放すると、強いアークが発生する危険があります。

そのため、断路器を開放するときは、先に遮断器などで電流を止める必要があります。

一般的な操作手順は、次のとおりです。

　１．遮断器（CB）を開放して、負荷電流を止めます。

　２．電流が流れていないことを確認します。

　３．断路器（DS）を開放して、電路を切り離します。

なお、断路器を開放しても、電源側には高い電圧が加わっている場合があります。点検や修理では、必要な停電確認や安全対策も行います。

　地絡による自動的な遮断をする場合、地絡継電器か、実際に遮断する遮断器や開閉器等が該当します。継電器の記号は□で囲うものが大半で、遮断器の記号は×印、開閉器の記号は〇印があり、単線結線図と一致しませんので、誤りとなります。

　過負荷電流及び短絡電流を自動的に遮断する場合、一般的には遮断器が該当します。遮断器の記号は×印があり、単線結線図と一致しませんので、誤りとなります。

　過負荷電流は遮断できても、短絡電流を遮断できない場合、開閉器が該当します。開閉器の記号は〇印があり、単線結線図と一致しませんので、誤りとなります。

　負荷電流が流れていない状態で開閉する場合、断路器が該当します。断路器は点検の為に手動で開閉する機器で、アークを消す能力がありませんので、負荷電流が流れている状態で開放するとアークを発生させてしまいます。その為、遮断器の開放後に断路器を解放する事、断路器の投入後に遮断器を投入する手順を遵守することが重要となってきます。

　断路器の図記号は-印(あるいは逆向きのT)であり、単線結線図の記号と一致しますので、正答となります。
