第一種電気工事士 過去問
令和8年度（2026年） 上期
問25 (電気機器、蓄電池、配線器具、電気工事用の材料及び工具並びに受電設備 問6)

誤りです。

接地端子付コンセントは、電気機器の接地線（アース線）を接続するための端子を備えたコンセントです。

接地線を接続することで、電気機器が漏電した場合の感電の危険を減らすことができます。

洗濯機や冷蔵庫など、接地が必要な電気機器を使用する場所で設置されます。

一般的な接地端子付コンセントは、接地線を接続するためのねじ式端子などを備えています。

誤りです。

抜止形コンセントは、差し込んだプラグが簡単に抜けないように工夫されたコンセントです。

一般的な抜止形コンセントは、プラグを差し込んでから回転させることで固定する仕組みになっています。

電気機器のコードが引っ張られても、プラグが抜けにくくなります。

例えば、天井付近に設置するコンセントなど、プラグが抜けることを防ぎたい場所で使用されます。

誤りです。

防雨形コンセントは、雨水が内部に入りにくい構造になっているコンセントです。

主に住宅の外壁や屋外設備など、雨の影響を受ける場所に設置されます。

一般的な防雨形コンセントは、差込口を雨から守るために、カバーやフードなどが設けられています。

これにより、雨水が入り込むことによる漏電や故障の危険を減らすことができます。

正解です。

医用コンセントは、医療機器を安全に使用するために、病院や診療所などに設置されるコンセントです。

手術室や集中治療室（ICU）などでは、医療機器への電力供給が重要になるため、コンセントにも高い信頼性が求められます。

医用コンセントには、主に次のような特徴があります。

・プラグをしっかり保持し、簡単に抜けないようにする性能があります。

・接地極を備え、接地を確実に行える構造になっています。

・繰り返し使用しても、接続部分の安全性を保てるように設計されています。

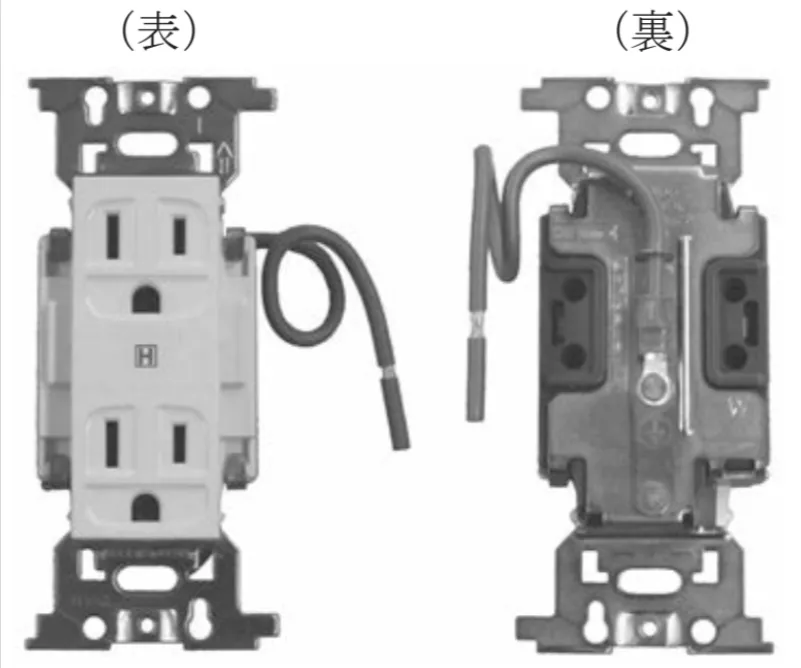

写真では、表面の「H」の表示や、裏面から出ている接地用リード線が見分ける手がかりになります。

医用コンセントには、JIS T 1021「医用差込接続器」に基づく製品が使用されます。

　接地端子付コンセントは、いわゆる「顔」の形をしたプラグ差込口と、独立した接地端子部分とが縦に並んでいるタイプです。よくあるタイプは接地端子がカバーに隠されていたり、丸形プラスチックカバーで覆われていたりもします。一方、丸形圧着端子のリード線はありません。これは写真と一致しませんので、誤りとなります。

　抜止形コンセントとは、プラグが簡単に抜ける事を防ぐため、「目」の部分を丸く斜めに傾けた形状をしています。差し込んだプラグを回すことでロックし、抜止します。写真は通常のコンセントのような縦長ですので、一致しません。よって誤りとなります。

　防雨刑コンセントは降雨による水滴の侵入を防ぐ為、丸っぽいプラスチックのケースに覆われ、差込口は下を向いています。外観は写真のような、ぱっと見一般のコンセントに見えるような形をしていませんので、誤りとなります。

　医用コンセントは病院等で使われるコンセントで、一般のコンセントと違い赤色、緑色、茶色などで着色され、それぞれ非常電源やUPSとの接続等を明示します。また、丸形圧着端子のリード線を有しているのも特徴で、これは写真の特徴と一致します。よって、正答となります。

　なお、特に緑色の医用コンセントはUPSや、何よりも患者の生命保護の為、掃除機やドライヤーなどの一般家電の接続は厳禁となります。
