問題

第一種電気工事士試験 令和8年度(2026年) 上期 問6(配電理論及び配線設計 問1) (訂正依頼・報告はこちら) (新しいタブで開く)

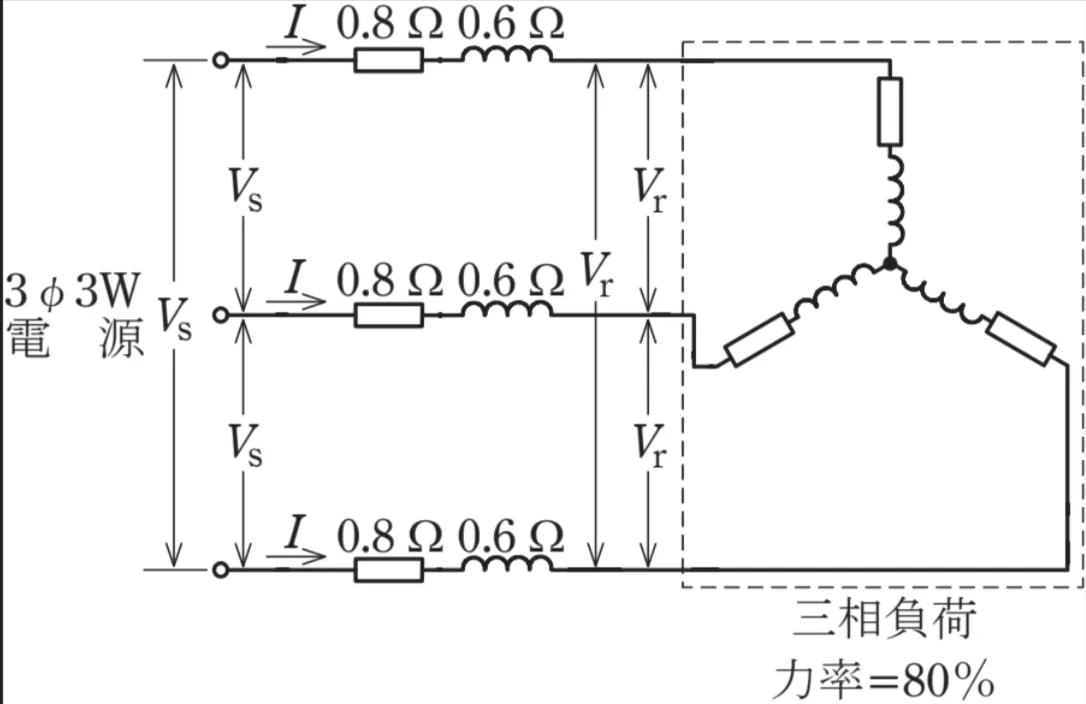

図のように三相3線式の高圧配電線路の末端に遅れ力率80%の三相負荷がある。変電所から負荷までの配電線路の電圧降下(VS-Vr)が300Vであるとき、配電線路の線電流I[A]の値は。
ただし、配電線路の電線1線当たりの抵抗は0.8Ωとし、リアクタンスは0.6Ωとする。

横にスクロールして続きを読む(本文にフォーカスして左右キー)。

問題文の画像
  • 100
  • 100√3
  • 104√3
  • 300

正解!素晴らしいです

残念...

この過去問の解説 (2件)

01

三相3線式の配電線路で、負荷が遅れ力率の場合の電圧降下は、

VS-Vr=√3×I×(Rcosθ+Xsinθ)

で求めます。



この問題では、力率が80%なので、

cosθ=0.8

です。



また、

sinθ=√(1-0.8²)
=√0.36
=0.6

となります。



抵抗R=0.8Ω、リアクタンスX=0.6Ωなので、

Rcosθ+Xsinθ
=0.8×0.8+0.6×0.6
=0.64+0.36
=1

です。



電圧降下が300Vなので、

300=√3×I×1

となります。



したがって、

I=300÷√3
=100√3A

となります。

参考になった数7

02

 スター結線された三相交流と電圧降下に関する出題となります。
 電圧降下の値から線電流を求める計算問題となっていますが、三相交流の性質を理解している事も求められます。
 回路図で示されている電圧Vは線間電圧であり、線路の電圧降下(Vs-Vr間)が300Vと示されています。1相ごとにかかる相電圧は線間電圧を√3で割った値となりますので、300÷√3=約173Vとなります。
 一方、1相ごとのインピーダンスは0.8Ωの抵抗と0.6Ωの誘導性リアクタンスが存在します。これは8Ωと6Ωのよくあるパターンの変化球タイプなので、インピーダンスは直感的に察する事ができるかと思います。



   √(0.82 + 0.62) = √(0.64 + 0.36) = 1Ω



 したがって、インピーダンスは1Ωとなります。
 相電圧は約173V、インピーダンスは1Ωであることから、電流は173 ÷ 1 = 173A = 100√3Aと求められます。

選択肢2. 100√3

 冒頭の通り、100√3Aが正答となります。

 なお、本問の場合、線間電圧300Vの三相交流に接続された、0.8Ωの抵抗と0.6Ωの誘導性リアクタンスの回路に流れる1相ごとの電流はいくつか?という出題に言い換える事が出来ますので、その理解で解いた方が早いかもしれません。

まとめ

 本問は三相交流の線間電圧と、1相ごとに分解したインピーダンスを求める関係上、計算ミスが起きやすい出題でもあります。途中で三相でなく、1相に分解した計算にチェンジするからです。
 三相交流は今どの段階の値を扱っているかを混交しがちで、それによるニアミスも発生しやすくなっています。(例えば√3で割る事を忘れる等)
 試験では問題用紙を回収しませんので、詳細な計算過程を問題用紙に記入するなどの対策を取りましょう。

参考になった数0
