問49 (配線図問題 問9)
問題文
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑨で示す部分に使用するCVTケーブルとして、適切なものは。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑨で示す部分に使用するCVTケーブルとして、適切なものは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 下期 問49（配線図問題 問9） （訂正依頼・報告はこちら）
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑨で示す部分に使用するCVTケーブルとして、適切なものは。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑨で示す部分に使用するCVTケーブルとして、適切なものは。
正解！素晴らしいです
残念...
画像拡大
この過去問の解説 （2件）
01
高圧受電設備の単線結線図の⑨に示すCVTケーブルがどのような形状化を答える問題です。
誤：CVー１C の3本撚りをビニルシースで囲んだものになります。
正：CVTケーブルになります。
誤：高圧用CVTケーブルになります。
誤：CV-3Cケーブルになります。
CVTケーブルとCV-3Cケーブルの違いは、CVTケーブルは熱放射が良く、許容電流値がおおきくなり、介在物がない分、軽くなります。
参考になった数24
この解説の修正を提案する
02
この問題は高圧受電設備の単線結線図における、CVTケーブル構造に関する問題です。
CVTケーブルの内部構造だけでなく、他のケーブルについても覚えておく必要があります。
不正解

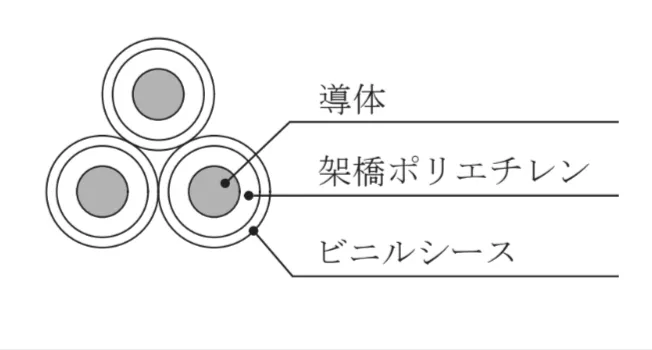

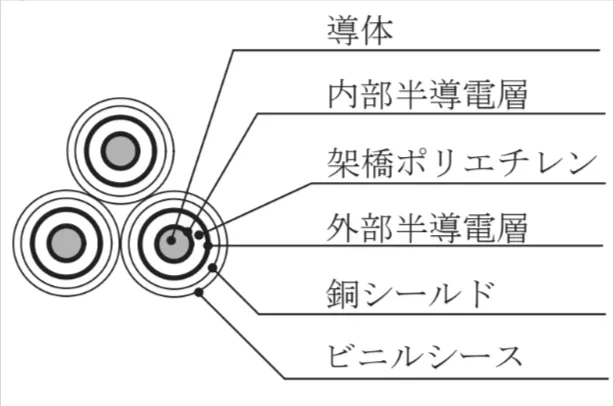

高圧6600V用 単心CVケーブルを3本撚り合わせたケーブルの内部構造です。
正解
低圧600V用 CVTケーブルの内部構造です。
不正解

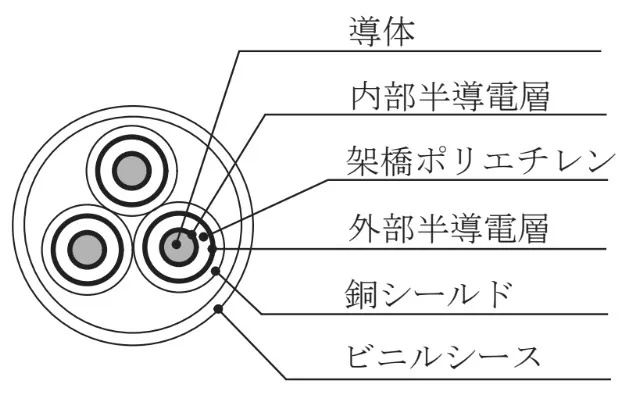

高圧6600V用のCVTケーブルの内部構造です。
主にPASから高圧受電設備までの幹線で使用されます。
不正解
低圧600V用 ３芯CVケーブルの内部構造です。
この問題は、高圧受電設備の単線結線図における、CVTケーブルの内部構造について回答する問題でした。
CVとCVTの高圧、低圧それぞれの内部構造を理解しておくと良いでしょう。
また、CVTケーブルが使用されている場所に注目すると、負荷側になっているため低圧ケーブルであることが分かります。
＜ポイント＞
低圧：絶縁体は架橋ポリエチレン、銅シールド無し。
高圧：絶縁体は架橋ポリエチレン＋半導電層、銅シールドあり。
参考になった数5
この解説の修正を提案する
