第一種電気工事士 過去問
令和7年度（2025年） 下期
問47 (配線図問題 問7)
問題文

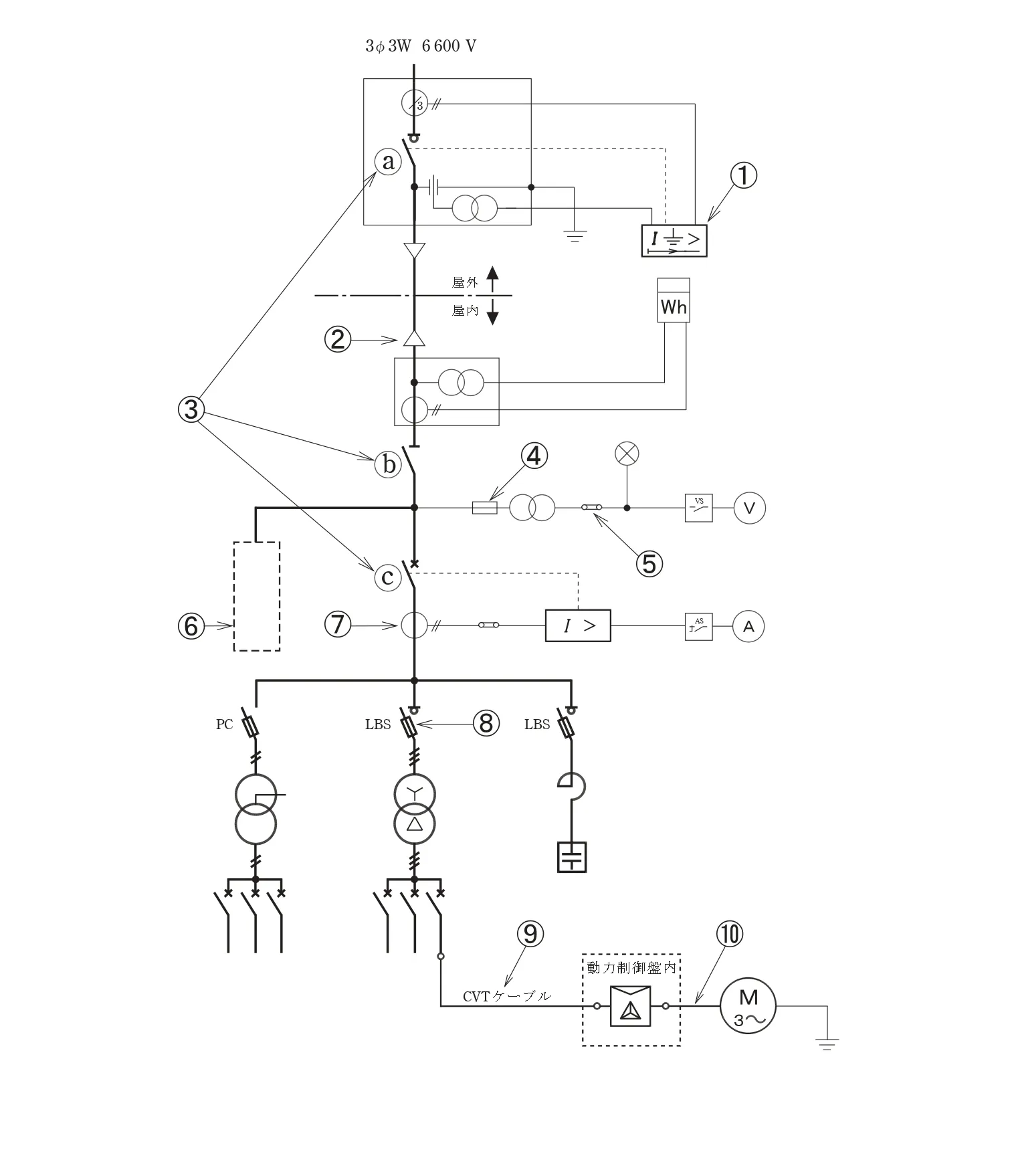

図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑦で示す機器の役割は。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑦で示す機器の役割は。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 下期 問47（配線図問題 問7） （訂正依頼・報告はこちら）
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑦で示す機器の役割は。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑦で示す機器の役割は。
- 地絡電流を検出する。
- 高電圧を低電圧に変成する。
- 高圧電路の電流を変成する。
- 電路に侵入した過電圧を抑制する。
正解！素晴らしいです
残念...
画像拡大
この過去問の解説 （2件）
01
高圧受電設備の単線結線図の⑦に示す機器の役割を答える問題です。
⑦には、変流器が入ります。
誤：地絡電流を検出するのは、零相変流器になります。
誤：高電圧を低電圧に編成するのは、変圧器になります。
正：変流器が入り、高圧電路の電流を変成します。
誤：電路に侵入した過電圧を抑制するものは、変圧器になります。
⑦に入る機器の役割を答える問題でした。
先に電流計があることから電流がらみの機器だと想像できます。
参考になった数23
この解説の修正を提案する
02
この問題は、高圧受電設備の単線結線図において、「変流器（CT）」の役割について回答する問題です。
不正解
地絡電流を検出するものは「零相変流器（ZCT）」となります。
零相変流器（ZCT）が検出したものを継電器（GR）で受けて「地絡保護」となります。
不正解
高電圧を低電圧に変成するのは「計器用変圧器（VT・PT）」となります。
正解
高圧電路の電流を「大電流→低電流」に変成するのは変流器（CT）となります。
不正解
電路に侵入した過電圧を抑制するのは「避雷器（LA）」です。
この問題は、高圧受電設備の単線結線図から変流器（CT）に関する役割を回答する問題でした。
高圧受電設備の各機器の役割を覚えておくと良いでしょう。
参考になった数4
この解説の修正を提案する
