第一種電気工事士 過去問
令和7年度（2025年） 下期
問46 (配線図問題 問6)

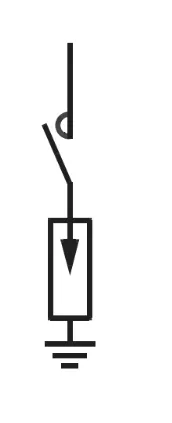

誤：電磁接触器に避雷器に接地されています。

制御回路の開閉も同時に行ってしまうため、不便になります。

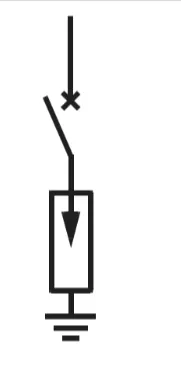

誤：配線用遮断器に避雷器、そこに接地されています。

電路を遮断してしまうため、点検が出来なくなります。

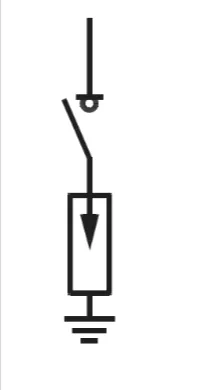

誤：地絡方向継電装置付高圧交流負荷開閉器に避雷器、接地がされています。

地絡を検知して開くため、点検等が出来ません。

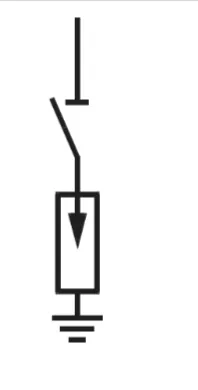

正：断路器に避雷器、そこに接地が施されています。

点検や修理時は断路器を開いて行います。

不正解

避雷器（LA)と電磁接触器の組み合わせですが、絶縁抵抗を測定する際に正しい数値が出ない為、切り離す等の手間が増える等、不便が生じてしまいます。

不正解

配線遮断器と避雷器（LA）の組み合わせです。

避雷器（LA）は雷などで過電流が発生した場合、大地に逃がす役割があります。

配線遮断器が避雷器（LA）の前にあると、大地に逃がす前に電路を遮断されてしまいます。

不正解

高圧交流負荷開閉器（LBS）と避雷器（LA）の組み合わせです。

高圧交流負荷開閉器（LBS）の下に接続された避雷器（LA）は開閉器が開放された場合、機能しなくなります。

正解

断路器（DS）と避雷器（LA）の組み合わせです。

断路器は電路，機器の点検，修理などを行う時，高圧 (ＤＳ)電路の開閉に用いられ過電流の保護機能は無いため、過電流が生じても電路が閉じることはありません。そのため、避雷器としての機能を損なわずに役割を果たします。
