問42 (配線図問題 問2)
問題文
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
②で示す部分の施工で使用しないものは。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
②で示す部分の施工で使用しないものは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 下期 問42（配線図問題 問2） （訂正依頼・報告はこちら）
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
②で示す部分の施工で使用しないものは。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
②で示す部分の施工で使用しないものは。
正解！素晴らしいです
残念...
画像拡大
この過去問の解説 （2件）
01
高圧受電設備の単線結線図の②に示す部分の施工で使用しないものを答える問題です。
高圧ケーブルの末端部に設けるケーブルヘッドになります。
誤：ラチェットレンチになります。
ケーブルヘッドの端子に電線をねじ込みます。
正：握り手が黄色なので、E形リングスリーブになります。
ケーブルヘッドの施工には用いません。
誤：ケーブル被覆の剥ぎ取りに使用します。
誤：ケーブルカッタです。
ケーブルヘッドの施工に関する問題でした。
どのような形態になっているかを思い出せれば、使用する工具は想像できると思います。
参考になった数34
この解説の修正を提案する
02
高圧受電設備の単線結線図における、ケーブルヘッド部で使用しない工具を回答する問題です。
不正解（使用する）
ラチェットレンチ：ボルトやナットを締め付ける際に使用する。ケーブルヘッドを固定する際に使用します。
正解（使用しない）

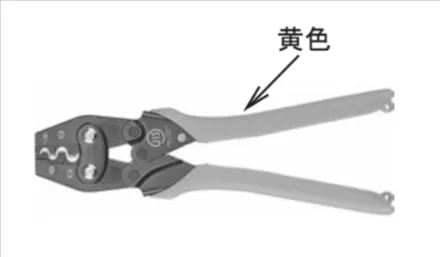

黄圧着ペンチ：リングスリーブを圧着する工具でケーブルヘッド施工で使用しない工具です。
不正解（使用する）
ケーブル被覆の皮をむく際に使用します。
不正解（使用する）

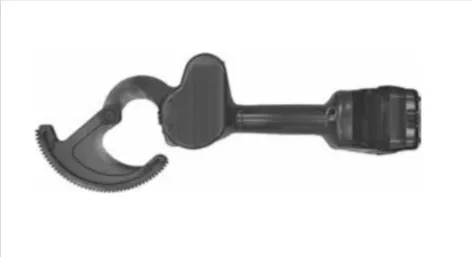

ケーブルカッター：太いケーブルを切断する際に使用します。
この問題は、ケーブルヘッド部で使用しない工具を選択する問題でした。
ケーブルヘッドの施工では、締め付け、圧着、皮むき、ケーブル切断を行います。
リングスリーブはケーブルヘッドの施工では使用しない工具となります。
工具の用途を良く覚えておくといいでしょう。
参考になった数5
この解説の修正を提案する
