第一種電気工事士 過去問
令和7年度（2025年） 下期
問41 (配線図問題 問1)
問題文
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
①で示す機器の動作特性試験に用いるものは。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
①で示す機器の動作特性試験に用いるものは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 下期 問41（配線図問題 問1） （訂正依頼・報告はこちら）
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
①で示す機器の動作特性試験に用いるものは。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
①で示す機器の動作特性試験に用いるものは。
正解！素晴らしいです
残念...
画像拡大
この過去問の解説 （2件）
01
高圧受電設備の単線結線図の①に示す機器の動作特性試験に用いるものを答える問題です。
①の機器は地絡方向継電器であり、方向を示す矢印が特徴です。
誤：写真の機器は、地絡過電圧継電器です。
正：地絡方向継電器であり、図に示す機器になります。
誤：交流耐圧試験装置になります。
誤：高圧絶縁耐力試験装置です。
動作特性試験に使用する機器に関した問題でした。
似たような名前が続いていますが、まとめておきましょう。
参考になった数33
この解説の修正を提案する
02
高圧受電設備の単線結線図における、①の動作特性試験に用いる試験機を選択する問題です。
①は地絡方向継電器の記号になります。丸印に矢印が特徴です。
不正解

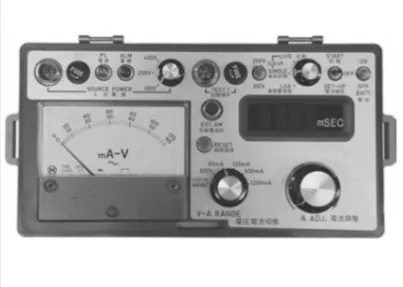

地絡過電圧継電器、電圧と電流を計測できる試験機になります。
正解

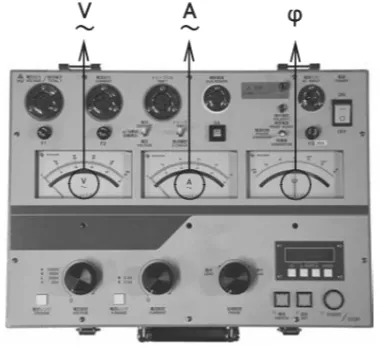

地絡方向継電器 試験機
交流電圧、交流電流、位相の３つが計器についているのが特徴です。
不正解

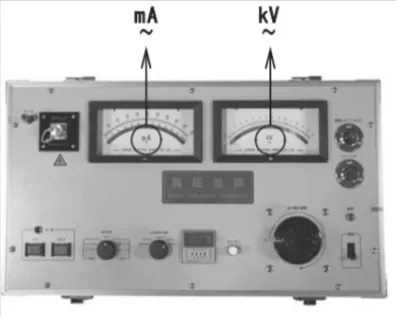

交流耐圧試験装置：交流の高電圧を加えて耐圧試験をする装置です。
不正解

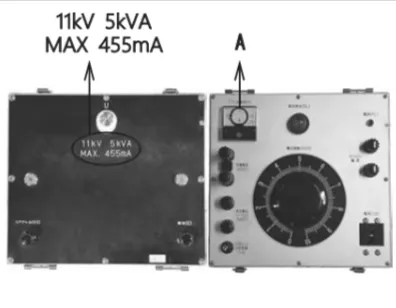

高圧絶縁耐力試験装置：高圧設備の絶縁耐力を試験する装置です。
この問題は、地絡方向継電器の試験機を判別する問題でした。
交流電圧V、交流電流A、位相φの３つを覚えておくと良いでしょう。
参考になった数4
この解説の修正を提案する
