第一種電気工事士 過去問
令和7年度（2025年） 下期
問9 (一般問題 問9)
問題文

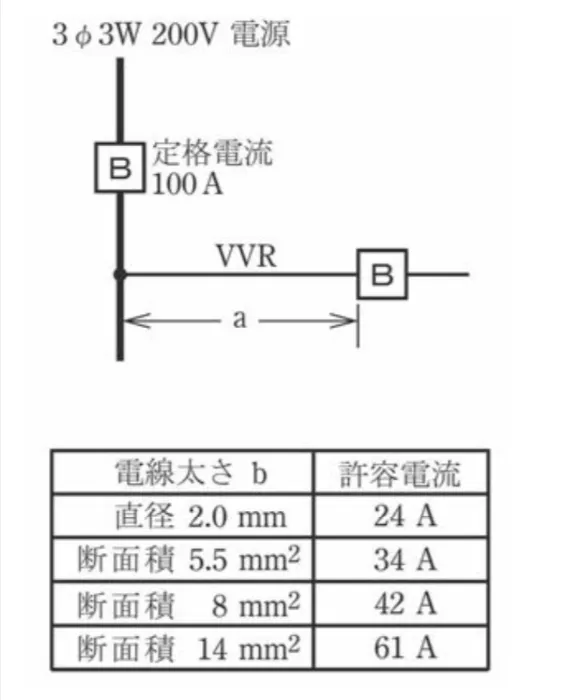

図のような、低圧屋内幹線からの分岐回路において、分岐点から配線用遮断器までの分岐回路を600Vビニル絶縁ビニルシースケーブル丸形（VVR）で配線する。この電線の長さaと太さbの組合せとして、不適切なものは。
ただし、幹線を保護する配線用遮断器の定格電流は100Aとし、VVRの太さと許容電流は表のとおりとする。
ただし、幹線を保護する配線用遮断器の定格電流は100Aとし、VVRの太さと許容電流は表のとおりとする。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 下期 問9（一般問題 問9） （訂正依頼・報告はこちら）
図のような、低圧屋内幹線からの分岐回路において、分岐点から配線用遮断器までの分岐回路を600Vビニル絶縁ビニルシースケーブル丸形（VVR）で配線する。この電線の長さaと太さbの組合せとして、不適切なものは。
ただし、幹線を保護する配線用遮断器の定格電流は100Aとし、VVRの太さと許容電流は表のとおりとする。
ただし、幹線を保護する配線用遮断器の定格電流は100Aとし、VVRの太さと許容電流は表のとおりとする。
- a：2m b：2.0mm
- a：5m b：5.5mm2
-
a：7m b：8mm2
-
a：10m b：14mm2
正解！素晴らしいです
残念...
画像拡大
この過去問の解説 （2件）
01
低圧屋内幹線の分岐回路に関する問題です。
分岐回路の電線の長さと太さの組み合わせで不適切なものを選択します。
幹線保護の遮断器の定格電流は100Aなので、それにあった長さと太さになります。
長さは、定格電流の35％以上ならば８m未満で、55％以上ならば８mを超えられます。
3ｍ以内だと電流に制限はありません。
太さはそれに準じて太くなっていきます。
誤：長さは３m未満で、太さも基準の範囲内です。
正：長さは３以上８m未満である為、100Aの35%である35A以上なくてはならない為、不適切になります。
a：7m b：8mm2
誤：長さは、３m以上８m未満であり、太さも相応分にある為、適切です。
a：10m b：14mm2
誤：長さは８mを超ええている為、100Aの55％である55A以上の電流があれば施設できます。
低圧屋内幹線に関する問題でした。
長さによって制限が異なっていくことと、それに準じた電線の太さが必要になってきます。
参考になった数46
この解説の修正を提案する
02
この問題は、低圧屋内幹線からの分岐回路において、電線の長さaと太さbの組合せとして、「不適切なもの」を選択する問題です。
分岐回路の基本ルール
不正解（適切）
長さ3ｍ以下で配線太さ2.0ｍｍ2は適切な組み合わせです。
正解（不適切）
長さ3ｍ以上、8ｍ以下で配線太さ5.5ｍｍ2、定格電流の35％以上必要なので電線の太さが足りません。
5.5ｍｍ2＝34A ＜ 35A
a：7m b：8mm2
不正解（適切）
長さ3ｍ以上、8ｍ以下で配線太さ8ｍｍ2は適切な組み合わせです。
定格電流の35％以上 8ｍｍ2 42A ＞ 35A
a：10m b：14mm2
不正解（適切）
長さ8ｍ以上で配線太さ14ｍｍ2は適切な組み合わせです。
定格電流の55％以上 14ｍｍ2 61A ＞ 55A
この問題は、低圧屋内幹線からの分岐回路において、電線の長さaと太さbの組合せとして、「不適切なもの」を選択する問題でした。
基本ルールを良く覚えておくと良いでしょう。
参考になった数1
この解説の修正を提案する
