第一種電気工事士 過去問
令和7年度（2025年） 上期
問48 (配線図問題 問8)
問題文
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑧で示す高圧絶縁電線（KIP）の構造は。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑧で示す高圧絶縁電線（KIP）の構造は。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 上期 問48（配線図問題 問8） （訂正依頼・報告はこちら）
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑧で示す高圧絶縁電線（KIP）の構造は。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑧で示す高圧絶縁電線（KIP）の構造は。
正解！素晴らしいです
残念...
この過去問の解説 （2件）
01
単線結線図の⑧で示す高圧絶縁電線（KIP）の構造を問う問題です。
誤：IV線になります。
低圧用のケーブルです。
単線で絶縁被覆が厚いため、OW線ではありません。
正：高圧機器内配線用EPゴム絶縁電線（KIP）です。
誤：低圧用CVケーブルになります。
誤：高圧CVケーブルになります。
高圧ケーブルに関する問題でした。
参考になった数14
この解説の修正を提案する
02
高圧受電設備の単線結線図の、高圧絶縁電線（KIP）の構造に関する問題です。

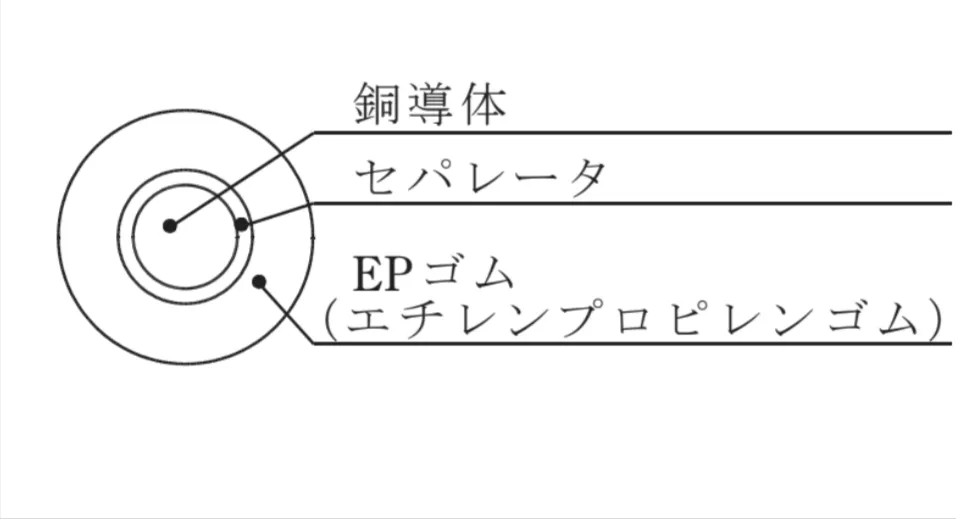

高圧絶縁電線（KIP）の構造は、銅導体を、耐熱性や耐寒性に強いEPゴム(エチレンプロピレンゴム)を絶縁体で被覆した構造です。
EPゴム絶縁体には、半導体層(セパレータ)が設けられています。
KIPは、高圧電線路に使用される電線で、高い可撓性・高い耐熱性によって、キュービクル式受変電設備の配電盤配線に使用されます。
(JIS C 3611 )
誤

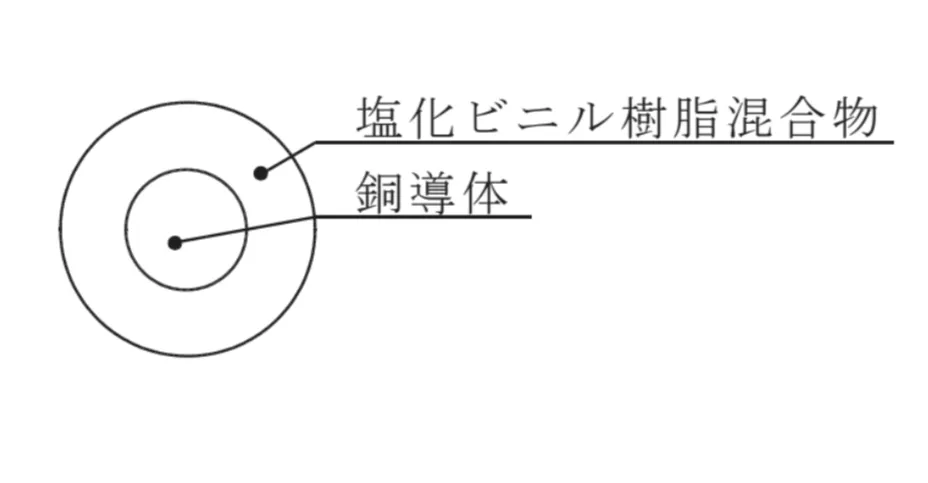

低圧屋内配線用IV線(インドア・ビニル絶縁電線)です。
正
冒頭解説のように、高圧絶縁電線（KIP）です。
誤

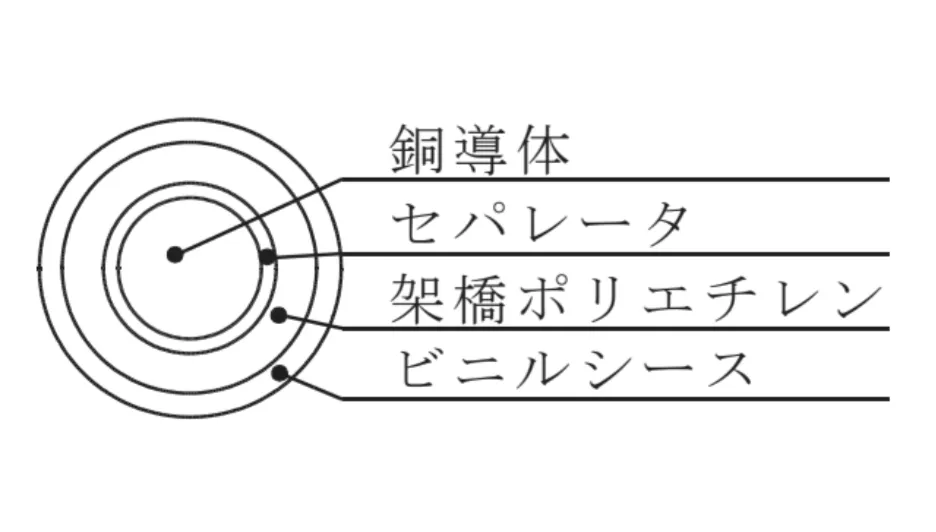

低圧用CVケーブル(600V架橋ポリエチレン絶縁ビニルシースケーブル)です。
誤

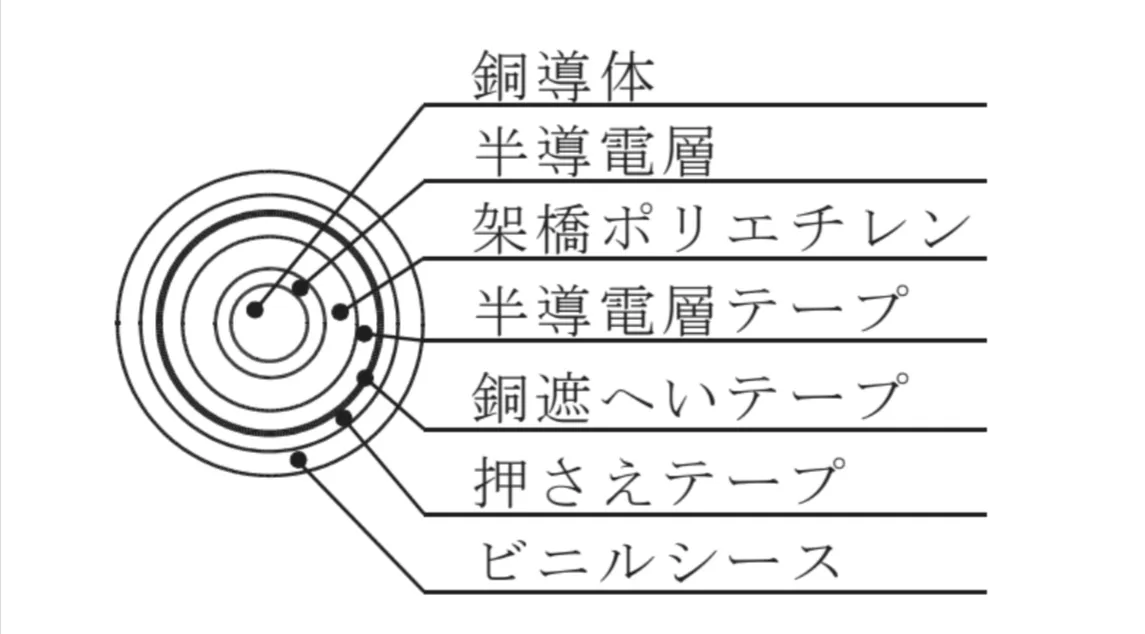

高圧用CVケーブル(高圧架橋ポリエチレン絶縁ビニルシースケーブル)です。
参考になった数0
この解説の修正を提案する
