問31 (一般問題 問31)
問題文

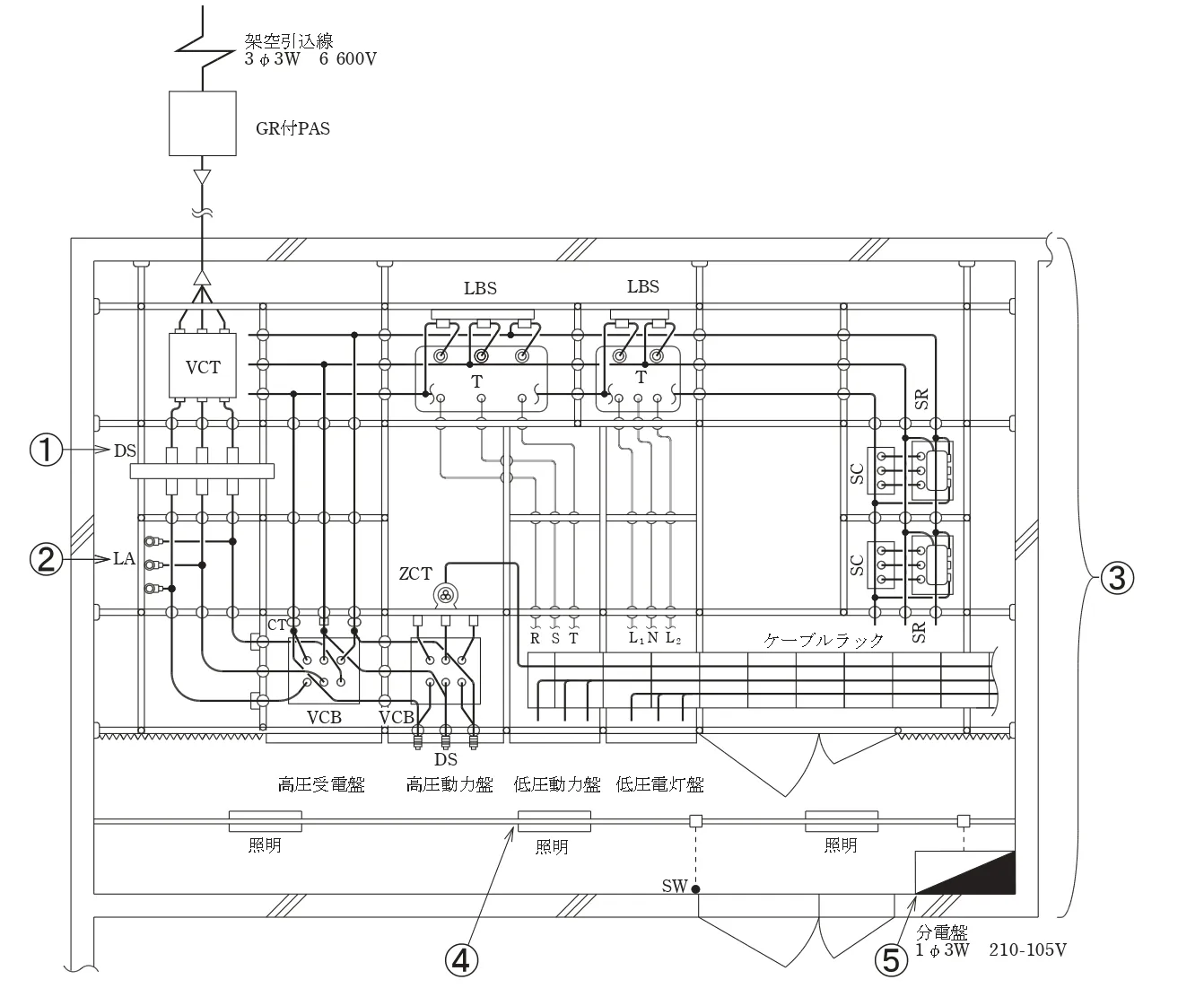

図は、自家用電気工作物構内の受電設備及び電灯設備を表した図である。この図に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
②に示す避雷器の設置に関する記述として、不適切なものは。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
②に示す避雷器の設置に関する記述として、不適切なものは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 上期 問31（一般問題 問31） （訂正依頼・報告はこちら）
図は、自家用電気工作物構内の受電設備及び電灯設備を表した図である。この図に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
②に示す避雷器の設置に関する記述として、不適切なものは。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
②に示す避雷器の設置に関する記述として、不適切なものは。
- 避雷器の接地はA種接地工事とし、サージインピーダンスをできるだけ低くするため、接地線を太く短くした。
- 保安上必要なため、避雷器には電路から切り離せるように断路器を施設した。
- 受電電力が500kW未満の需要場所では避雷器の設置義務はないが、雷害の多い地域であり、電路が架空電線路に接続されているので、引込口の近くに避雷器を設置した。
- 避雷器には電路を保護するため、その電源側に限流ヒューズを施設した。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
自家用電気工作物構内の受電設備及び電灯設備に関した問題です。
避雷器に関して問われています。
誤：避雷器の接地はA種接地工事になります。
雷撃を地面に流しやすくするため、通り道である接地線は太く短くします。
誤：保安上必要であるため、避雷器は電路から切り離すために断路器を施設します。
誤：避雷器は引込口付近に設置するようにします。
正：ヒューズは電路を溶断により遮断しますので、電源側には施設しません。
少々小難しい文言が並んでいますが、基本的にどのようなものなのかを考えれば解けると思います。
参考になった数12
この解説の修正を提案する
02
避雷器に関する問題です。
不正解です。
記述の通り、避雷器にはA種接地工事を施し、
接地線を太く短くしてインピーダンスをできるだけ小さくします。
不正解です。
避雷器は保安上必要な時は電路から切り離せるように、断路器等を施設します。
不正解です。
記述通り、避雷器は架空電線の引込口に設置します。
正解です。
避雷器の電源側には、雷や開閉サージの異常電圧から電気機器の絶縁を保護できなくなるためヒューズは施設しません。
参考になった数0
この解説の修正を提案する
03
自家用電気工作物構内の受電設備・電灯設備の図で、避雷器の設置に関する問題です。
正
問題文の内容通りです。
「電技解釈37条(避雷器等の施設)」第3項
【 高圧や特別高圧電路に施設する避雷器には、A種接地工事を施します。 】
接地線は、サージインピーダンスを下げるために、できるだけ太く短く施工します。
正
問題文の内容通りです。
「高圧受電設備規定150-10」
【 1) 避雷器は、それで保護される機器の最も近い位置に施設します。
2) 避雷器は、保安上必要な場合に電路から切り離せるよう、断路器を施設します。 】
正
問題文の内容通りです。
「電技解釈第37条(避雷器等の施設)」第1項
【 高圧及び特別高圧の電路中で、次に掲げる箇所やこれに近接する箇所に、避雷器を施設します。
1) 発電所・蓄電所・変電所・準ずる場所の架空電線の引込口及び引出口
2) 架空電線路接続の配電用変圧器の高圧側や特別高圧側
3) 高圧架空電線路から電気の供給を受ける、受電電力 500 kW以上の需要場所の引込口
4) 特別高圧架空電線路からの電気供給の需要場所引込口 】
誤
避雷器には、電源側に電路を保護するための限流ヒューズは施設しない。
避雷器には、雷サージによる異常電流で限流ヒューズが切れて、避雷器が正常に動作しない恐れがあるため、限流ヒューズは設置しません。
