第一種電気工事士 過去問
令和7年度（2025年） 上期
問9 (一般問題 問9)
問題文

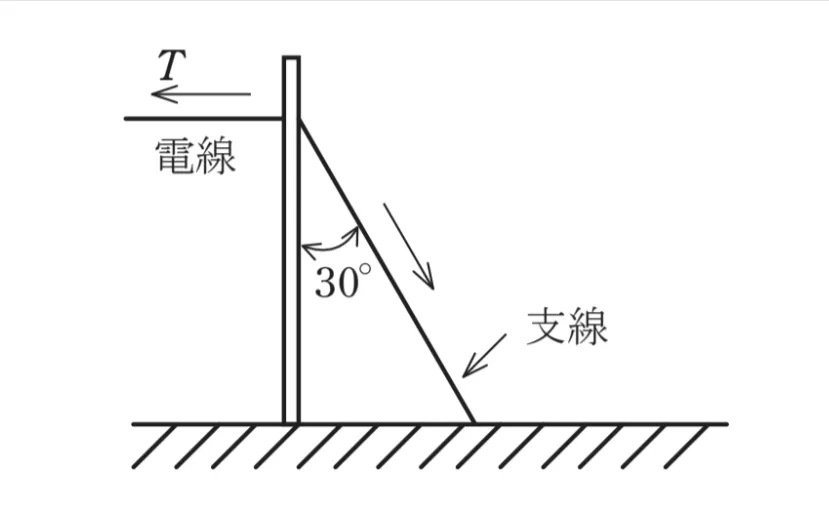

図のように取り付け角度が30°となるように支線を施設する場合、支線の許容張力をTS＝24.8kNとし、支線の安全率を2とすると、電線の水平張力Tの最大値［kN］は。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 上期 問9（一般問題 問9） （訂正依頼・報告はこちら）
図のように取り付け角度が30°となるように支線を施設する場合、支線の許容張力をTS＝24.8kNとし、支線の安全率を2とすると、電線の水平張力Tの最大値［kN］は。
- 3.1
- 6.2
- 10.7
- 24.8
正解！素晴らしいです
残念...
この過去問の解説 （1件）
01
角度30°となる支線を施設するときの許容張力TS＝24.8ｋN、支線の安全率2になる時の水平張力Tを求める問題です。
TS＝T/sinθからなり、T＝TSsinθとなります。
T＝24.8×sin30°＝24.8×1/2＝12.4になります。
ここに安全率である2で割ることで、電線の水平張力の最大値が求まります。
12.4/2＝6.2ｋNと求まります。
誤：計算結果と異なります。
正：計算結果と合致します。
誤：計算結果と異なります。
誤：計算結果と異なります。
支線の張力を関する問題でした。
支線の方を求め方から今回のように水平方向の張力を求める問題がありますので、対応できるようにしていきましょう。
