第一種電気工事士過去問
令和7年度（2025年）上期
問7 (一般問題問7)

問題文

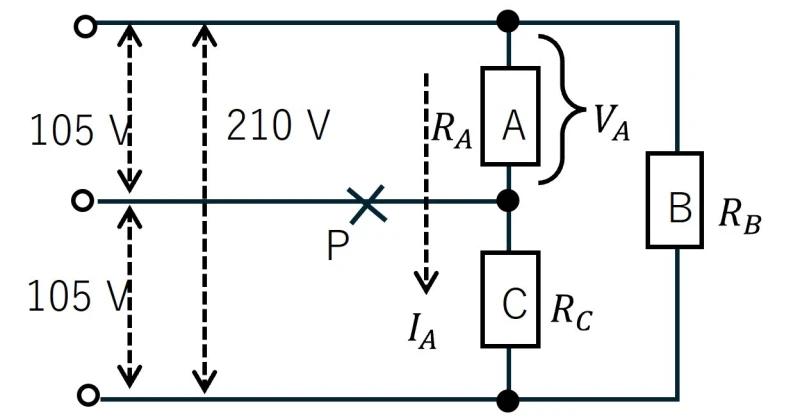

図のような単相3線式電路（電源電圧210／105V）において、抵抗負荷A（50Ω）、B（50Ω）、C（25Ω）を使用中に、図中の✕印のP点で中性線が断線した。断線後に抵抗負荷Aに加わる電圧［V］の値は。
ただし、どの配線用遮断器も動作しなかったとする。問題文の画像

付箋

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

第一種電気工事士試験令和7年度（2025年）上期問7（一般問題問7）（訂正依頼・報告はこちら）

図のような単相3線式電路（電源電圧210／105V）において、抵抗負荷A（50Ω）、B（50Ω）、C（25Ω）を使用中に、図中の✕印のP点で中性線が断線した。断線後に抵抗負荷Aに加わる電圧［V］の値は。
ただし、どの配線用遮断器も動作しなかったとする。

正解！素晴らしいです

残念...

単相３線式電路に関する問題です。

抵抗負荷が図のようにそれぞれに与えられています。

Ｐ点で中性線が断線して過電流が流れるようになった時の負荷Ａに加わる電圧を求めます。

分圧の式からV/R_A+C×R_A=210/（50+25）×50=140Vとなります。

選択肢1. 10

誤：計算結果と異なります。

選択肢2. 60

誤：計算結果と異なります。

選択肢3. 140

正：計算結果と合致します。

選択肢4. 180

誤：計算結果と異なります。

まとめ

単相３線式の電路が断線した時の電圧を求める問題でした。

分圧の式が分かれば正解にたどり着く問題です。

参考になった数1
