第一種電気工事士 過去問
令和4年度（2022年） 午後
問22 (一般問題 問22)

「変流器（CT)」という円柱を横に倒したような装置になります。

こちらが直列リアクトルの機能になります。

「進相コンデンサ」の機能になります。

「変圧器」の機能になります。形がよく似ているので間違えないように注意。

変流器になるため誤りです。

正解になります。

進相コンデンサの役割になります。

変圧器か計器用変圧器になるかと思いますが誤りです。

誤った選択肢です。大電流を小電流に変流する機器は変流器ですが、写真の機器とは外観が異なります。

正しい選択肢です。

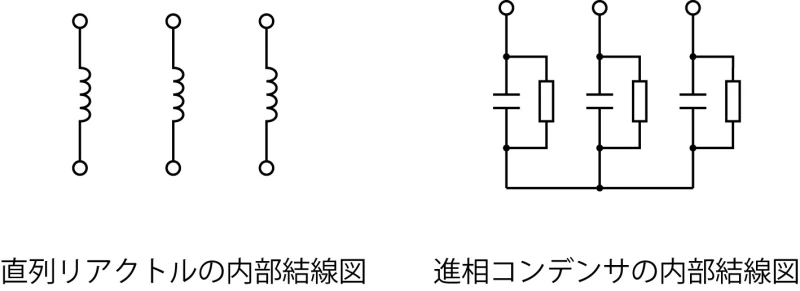

誤った選択肢です。負荷の力率を改善する機器として、進相コンデンサがありますが、写真の機器は端子数が6なので、一般的な進相コンデンサの端子数3と一致しません。

誤った選択肢です。高電圧を低電圧に変圧する機器は変圧器ですが、写真の機器とは外観が異なります。
