第一種電気工事士 過去問
令和4年度（2022年） 午後
問21 (一般問題 問21)
問題文
高圧CVケーブルの絶縁体aとシースbの材料の組合せは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和4年度（2022年） 午後 問21（一般問題 問21） （訂正依頼・報告はこちら）
高圧CVケーブルの絶縁体aとシースbの材料の組合せは。
- a：架橋ポリエチレン b：塩化ビニル樹脂
- a：架橋ポリエチレン b：ポリエチレン
- a：エチレンプロピレンゴム b：塩化ビニル樹脂
- a：エチレンプロピレンゴム b：ポリクロロプレン
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
シースとは、ケーブル外側の被覆のことです。
つまり、電線を絶縁体aが覆っていて、それをさらにシースｂが覆っているということになります。
CVケーブルとは「架橋ポリエチレン絶縁ビニルシースケーブル」(cross-linked polyethylene insulated vinyl sheath cable)の略で名前の通り架橋ポリエチレン絶縁とビニルシースが利用されます。
こちらが正解になります。
絶縁体とシースの違いについて理解しておきましょう。また似たような材質がどちらにも使われますので、CVケーブルで利用されるのは架橋ポリエチレン絶縁とビニルシースである、と覚えておきましょう。
参考になった数39
この解説の修正を提案する
02
まずCVケーブルとは架橋ポリエチレン絶縁ビニルシースケーブルのことです。
CVケーブルの構造は導体→内部半導電層→絶縁体→外部半導電層→遮蔽テープ→バインダー→シースの順です。
絶縁体とは架橋ポリエチレン絶縁でシースはビニルシースになります。
正解になります。
シースがポリエチレンなので誤りです。
絶縁体がエチレンプロピレンゴムなので誤りです。
絶縁体とシースがそれぞれ誤りです。
似たような名前でCVTケーブルというものがありますが、これはCVケーブルの単心のものが3つ合わさり、ねじってあるような形をしています。
構造的にはとても似ていますのでこちらも見ておくといいでしょう。
参考になった数14
この解説の修正を提案する
03
CVケーブルの絶縁体とシースの材料を答える問題です。
CVケーブルのCはCross-Linked Polyethylene Insulatedの頭文字であり、絶縁層に架橋ポリエチレンを用いていることを示します。CVのVはVinyl Sheathedの頭文字であり、外側の保護層であるシース層にビニル(塩化ビニル樹脂)を用いていることを示します。

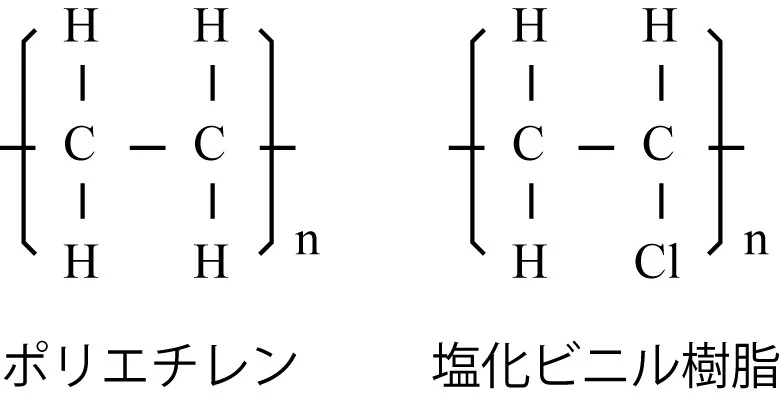

架橋ポリエチレンは、ポリエチレン((C2H2)n)の鎖状の分子どうしを架橋と呼ばれる構造でつないだものです。架橋のないポリエチレンに比べて物理的強度や化学的耐性が増加します。塩化ビニル樹脂はエチレン(C2H4)の水素の1つを塩素Clに置き換えた塩化ビニル(C2H3Cl)を重合したものです。
正しい組み合わせです。
シースの材料が誤りです。ポリエチレンは、エチレン(C2H4)を重合した化合物で、塩化ビニル樹脂とは異なります。
絶縁体の材料が誤りです。エチレンプロピレンゴムは、エチレン(C2H4)とプロピレン(C3H6)から作られる合成ゴムで、架橋ポリエチレンとは異なります。
絶縁体とシースの材料がともに誤りです。エチレンプロピレンゴムは、エチレン(C2H4)とプロピレン(C3H6)から作られる合成ゴムです。ポリクロロプレンはクロロプレン(C4H5Cl)を重合した合成ゴムです。
高圧ケーブルの絶縁体やシースには様々な化合物が使用されています。CVケーブルの絶縁体は架橋ポリエチレン、シースは塩化ビニル樹脂です。
参考になった数0
この解説の修正を提案する
