第一種電気工事士 過去問
令和8年度（2026年） 上期
問42 (配線図 問2)

誤りです。

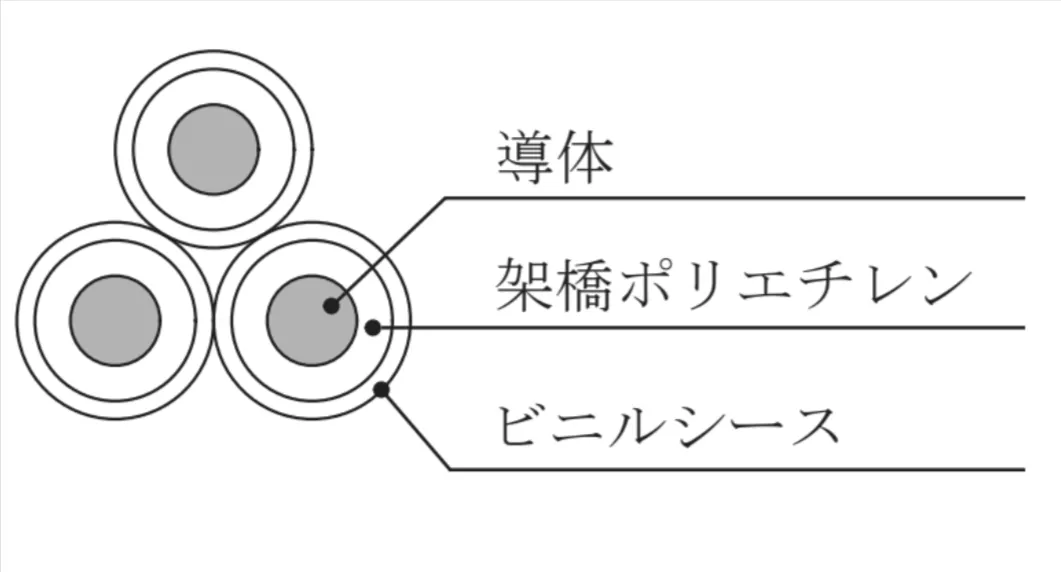

この図は、低圧用のCVTケーブルの構造を表しています。

CVTケーブルは、電気を流す導体を架橋ポリエチレンで絶縁し、その外側をビニルシースで保護したケーブルを3本より合わせたものです。

架橋ポリエチレンは、電気を通しにくく、熱にも強い材料です。

ただし、この図には、高圧用のケーブルに必要な半導電層や銅シールドが設けられていません。

そのため、低圧用CVTケーブルの構造であり、6,600Vの高圧受電設備には適していません。

正解です。

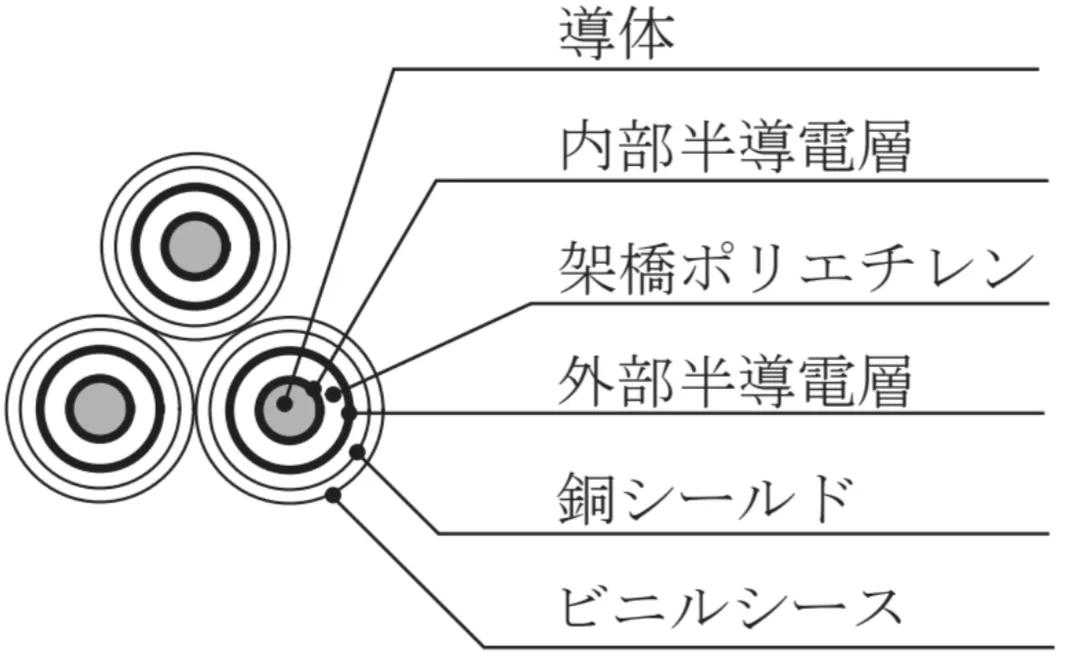

この図は、高圧用のCVTケーブルの構造を表しています。

高圧用CVTケーブルは、電気を流す導体の周囲に、次のような層を設けています。

・　内部半導電層：導体の周囲に加わる電気的な負担を均一にします。

・　架橋ポリエチレン：電気を絶縁する役割を持っています。

・　外部半導電層：絶縁体の外側に加わる電気的な負担を均一にします。

・　銅シールド：ケーブルの周囲に電気的な影響が及ぶことを抑えます。

・　ビニルシース：ケーブルの内部を水分や外部からの傷などから保護します。

高圧用CVTケーブルは、これらの構造を持つ単心ケーブルを3本より合わせたものです。

図の②は6,600Vの高圧回路なので、半導電層と銅シールドを備えた高圧用CVTケーブルが適しています。

誤りです。

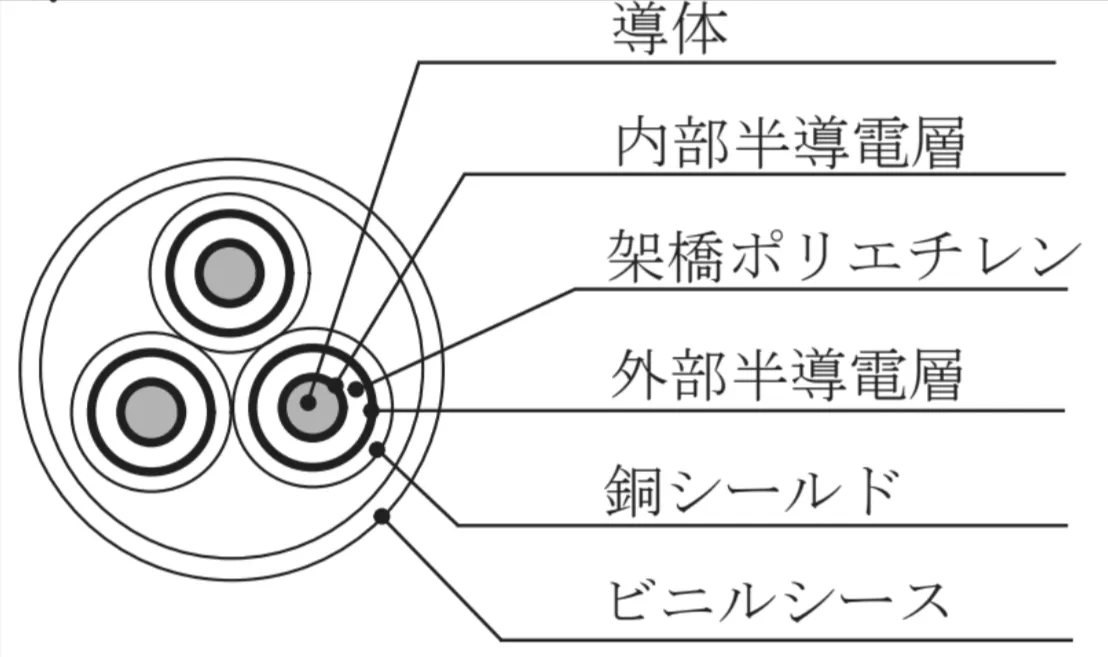

この図は、高圧用の3心CVケーブルの構造を表しています。

それぞれの導体には、内部半導電層、架橋ポリエチレン、外部半導電層、銅シールドが設けられており、高圧回路に必要な絶縁構造を備えています。

しかし、3本のケーブル全体が、さらに1つのビニルシースで覆われています。

一方、CVTケーブルは、それぞれ独立したビニルシースを持つ単心ケーブルを3本より合わせた構造です。

そのため、この図は高圧用のケーブルではありますが、CVTケーブルの構造とは異なります。

誤りです。

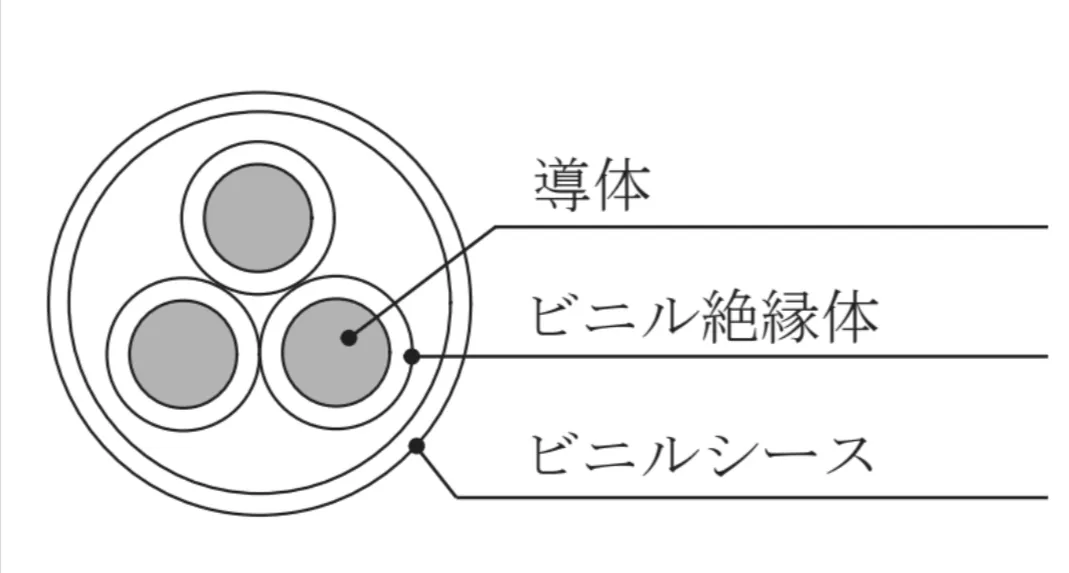

この図は、ビニル絶縁ビニルシースケーブルの構造を表しています。

導体の周囲にはビニル絶縁体があり、その外側をビニルシースで覆っています。

CVケーブルは、絶縁体に架橋ポリエチレンを使用しますが、この図ではビニルを使用している点が異なります。

また、3本の導体を1つのビニルシースにまとめているため、CVTケーブルのような単心ケーブルを3本より合わせた構造にもなっていません。

さらに、高圧用CVTケーブルに必要な半導電層や銅シールドもありません。

したがって、絶縁材料とケーブルの構造の両方が、高圧用CVTケーブルとは異なります。

　冒頭の通り、この構造のCVTケーブルが高圧用として用いられています。
