第一種電気工事士 過去問
令和8年度（2026年） 上期
問11 (電気応用 問2)

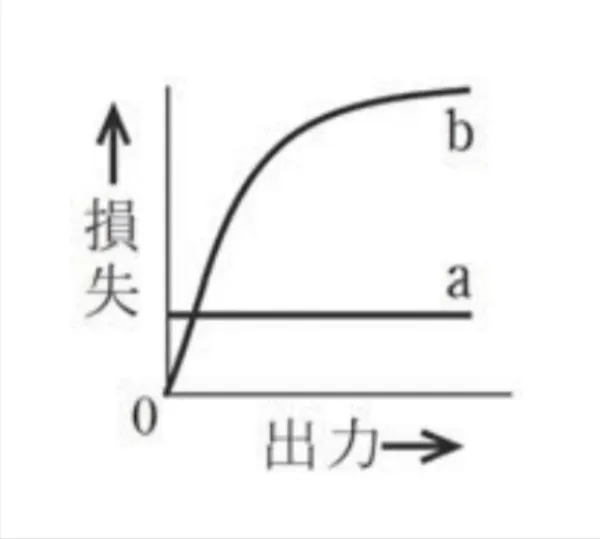

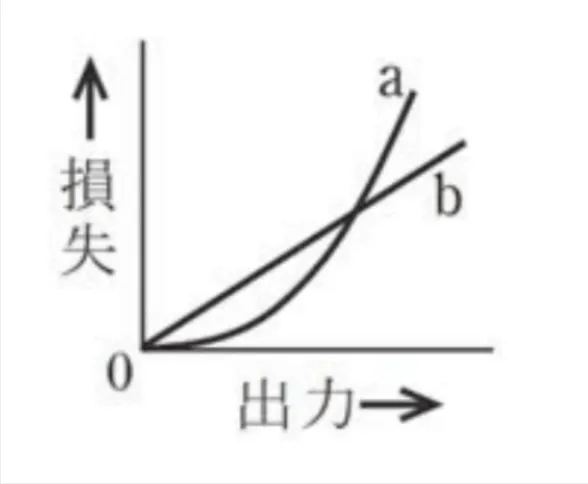

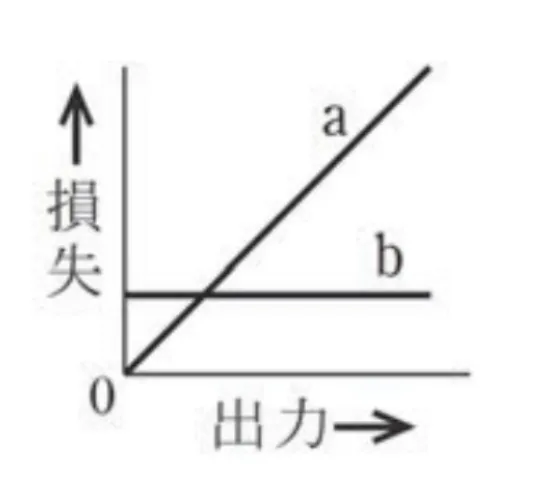

変圧器の損失については、次の違いを覚えておくことが大切です。

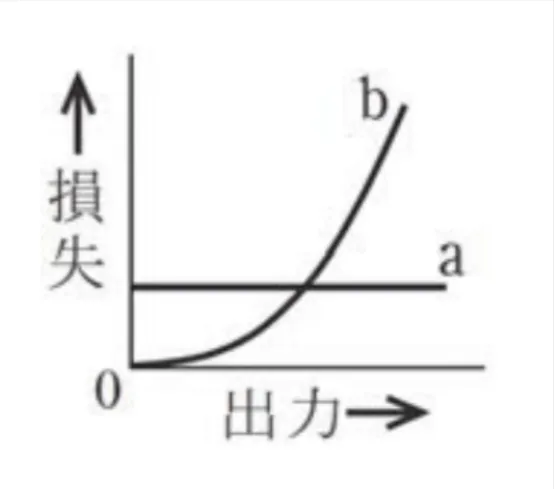

・鉄損は負荷に関係なくほぼ一定なので、水平な直線になります。

・銅損は負荷電流の2乗に比例するので、出力が増えるほど急激に増加します。

・無負荷でも変圧器に電圧が加わっていれば鉄損は発生しますが、負荷電流が流れなければ銅損はほとんど発生しません。

　変圧器は電気設備として欠かす事の出来ないものです。その為、変圧器に関する出題は頻出となります。変圧器の原理や性質等は必ずマスターするようにしましょう。
　補足ですが、鉄損の内訳はヒステリシス損や渦電流損など、鉄心に磁束が通る事によるものです。鉄損の増減は鉄心の材質によるものが大きく、固定損と言われているのもこの為です。ただしヒステリシス損、渦電流損はどちらも電圧と周波数に影響される為、本当に固定という訳ではありません。
　一方で銅損は導体内部の抵抗による損失であり、その性質は通常の線路損失と全く同じです。その為出力(電力)の2乗に比例して増減するというより、電流値の2乗に比例して増減します。通常変圧器に印加される電圧は一定ですので、出力の変動はそのまま電流の変動となり、結果的に出力の2乗に比例して銅損が増えたように見えるだけです。
　このように、実態としては全く同じものなのに、状況や文脈で全く違う言葉が当てられるのは、電気の世界ではよくある事です。変圧器関係だと、計器用変成器等が挙げられます。
　各用語の各用語の意味や原理をしっかりと押さえておくと、こうした知識問題では応用を効かせる事で、初見の問題であっても題意を読み取る事で正答できるようになります。過去問の暗記だけでなく、何が問われているのかを意識した学習が、合格への近道です。
