第一種電気工事士 過去問
令和7年度（2025年） 上期
問50 (配線図問題 問10)

単線結線図の⑩に示す機器とインタロックを施す機器を問う問題です。

⑩の機器は、高圧交流遮断機になります。

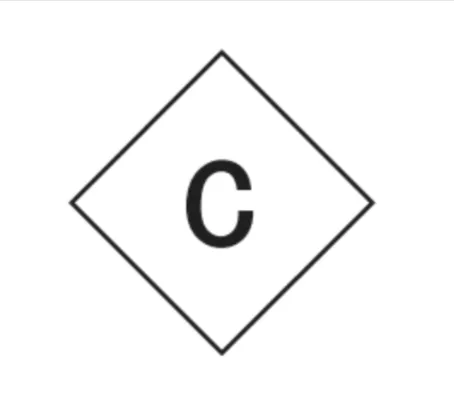

非常用と常用の電源の電気的な接続がない場合の機器は、cになります。

高圧受電設備の単線結線図の、機器とインタロックを施す機器に関する問題です。

「電気設備に関する技術基準を定める省令第61条(非常用予備電源の施設)」

【 常用電源の停電時に使用する非常用予備電源は、需要場所以外の場所に施設する電路であって、常用電源側のものと電気的に接続しないように施設する必要があります。 】

＊ 非常用予備電源は、配線図では、Gの非常用予備発電装置です。

防災機器への電源供給という観点から、非常用の予備電源の遮断器 ⑩と、常用電源の遮断器 ◇c は、防災用機器に電源を供給する遮断器となり、必ずどちらかが閉の状態にある必要があります。

問題文の「非常用予備電源と常用電源を電気的に接続しない」という条件から、⑩と◇cが、同時に閉となることはできません。

以上から、⑩と◇cの関係は、次のようになります。

1) ◇c閉のときは、⑩は開とする

2) ◇c開のときは、⑩は閉とする

3) 通常運転で、◇c開のとき⑩も開、◇c閉のとき⑩も閉は、起こらないこと。

以上のように動作するようにすることが、⑩と◇cのインターロックです。

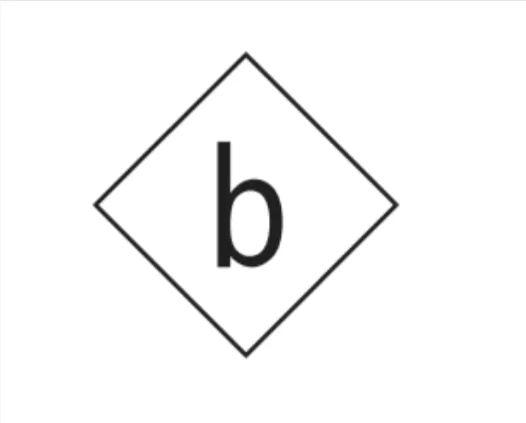

なお、◇bも防災機器への直接電源供給遮断器ですが、⑩と◇cが開となれば、防災機器の電源がなくなるため、⑩もしくは◇cとの動作関係はありません。

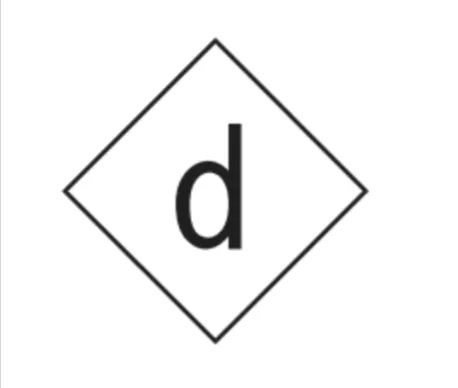

◇dは防災機器だけでなく、システム全体への電源供給遮断器で、⑩もしくは◇cとの動作関係はありません。
