問46 (配線図問題 問6)
問題文
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑥で示す部分に施設する機器の複線図として、正しいものは。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑥で示す部分に施設する機器の複線図として、正しいものは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 上期 問46（配線図問題 問6） （訂正依頼・報告はこちら）
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑥で示す部分に施設する機器の複線図として、正しいものは。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
⑥で示す部分に施設する機器の複線図として、正しいものは。
正解！素晴らしいです
残念...
この過去問の解説 （2件）
01
単線結線図の⑥に示す機器の複線図を問う問題です。
⑥の機器は変流器になります。
二次側は解放してはいけません。

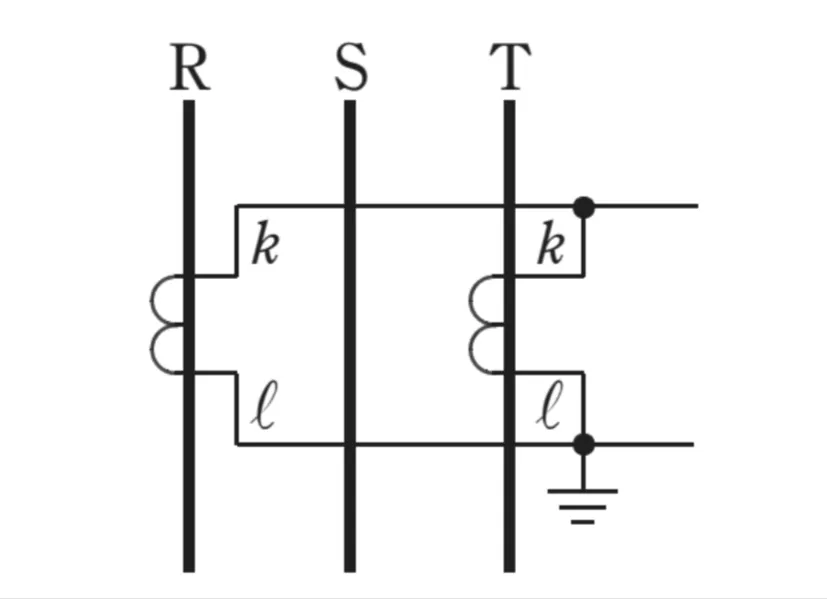

誤：二次側が解放されています。

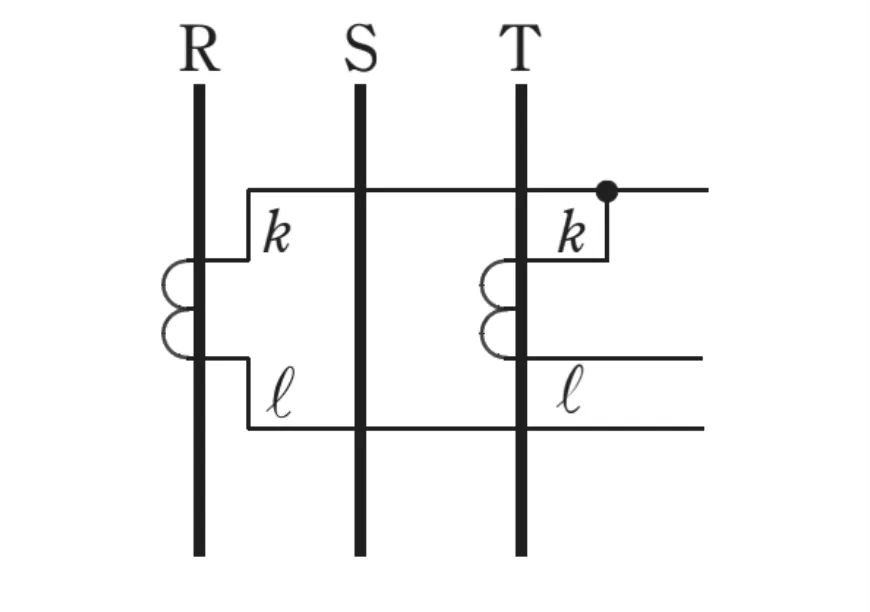

誤：二次側が解放されています。

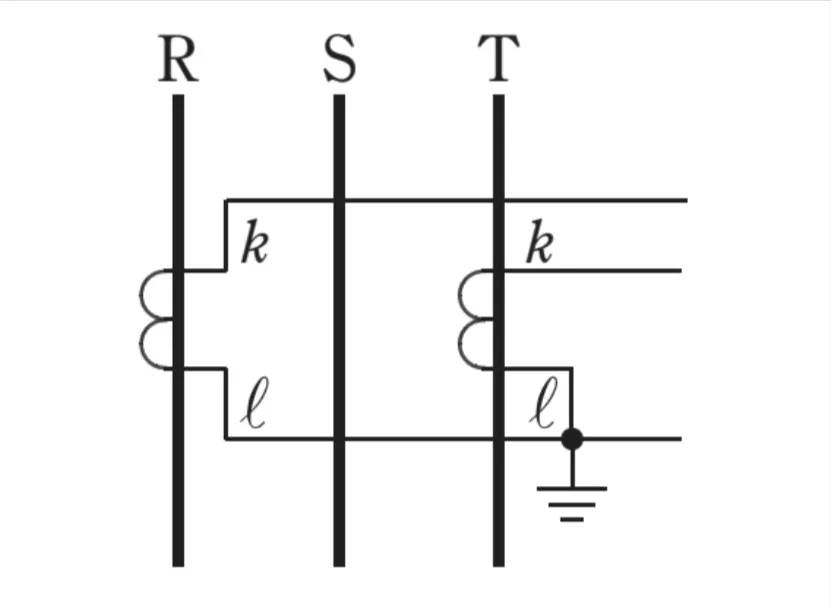

正：解放されておらず、過電流等を逃がすことも出来るため、これが正解となります。

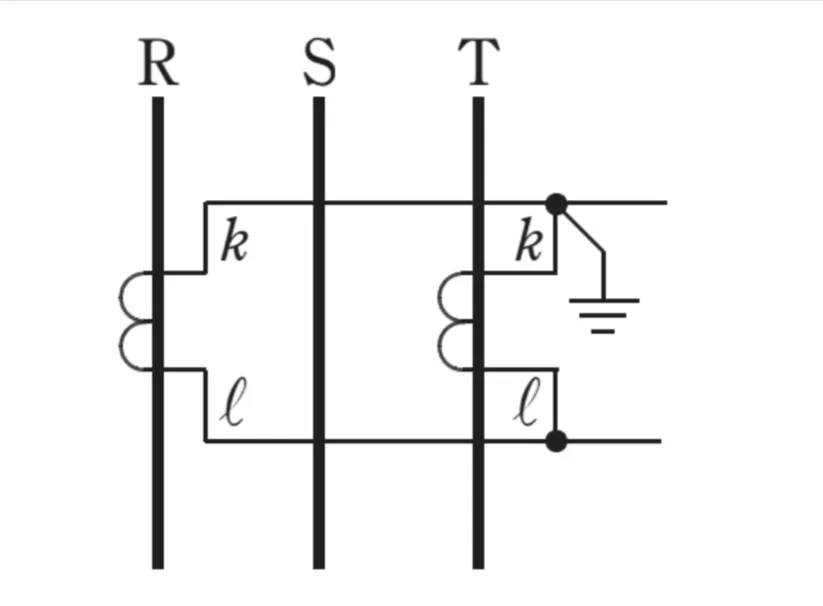

誤：過電流等を逃がすことが出来ない状態になるので異なります。
変流器の複線図に関しての問題でした。
変流器二次側を開放してはいけないことを覚えておきましょう。
参考になった数9
この解説の修正を提案する
02
高圧受電設備の単線結線図の、施設する機器の複線図に関する問題です。
⑥の機器は、変流器(CT)で、短絡を検出し、過電流継電器(OCR)と組み合わせて、電路の遮断・開放を行います。
図から、変流器は2台必要で、R相とT相に接続します。
正

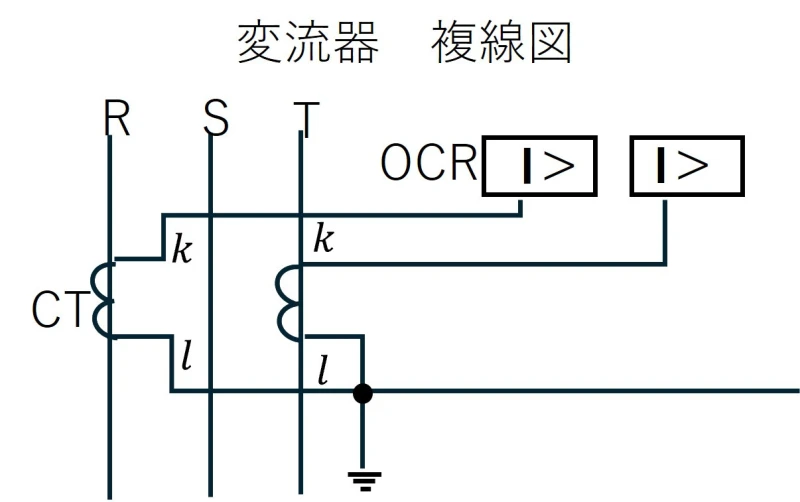

冒頭解説での解説どおり、変流器の複線図です。
参考になった数0
この解説の修正を提案する
