第一種電気工事士 過去問
令和7年度（2025年） 上期
問44 (配線図問題 問4)
問題文
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
④の部分に施設する機器と使用する本数は。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
④の部分に施設する機器と使用する本数は。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 上期 問44（配線図問題 問4） （訂正依頼・報告はこちら）
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
④の部分に施設する機器と使用する本数は。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
④の部分に施設する機器と使用する本数は。
正解！素晴らしいです
残念...
この過去問の解説 （1件）
01
単線結線図の④の部分に施設する機器とその本数を問う問題です。
④部分は高圧限流ヒューズという危機であり、4本使用します。

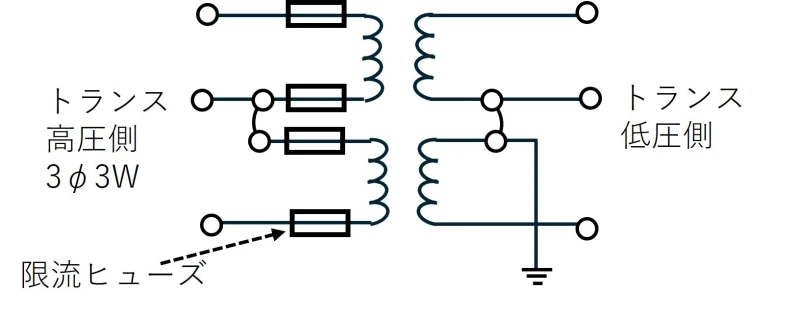

下流にあるのは、計器用変圧器であり、そこに２本使用し、それが２台あります。

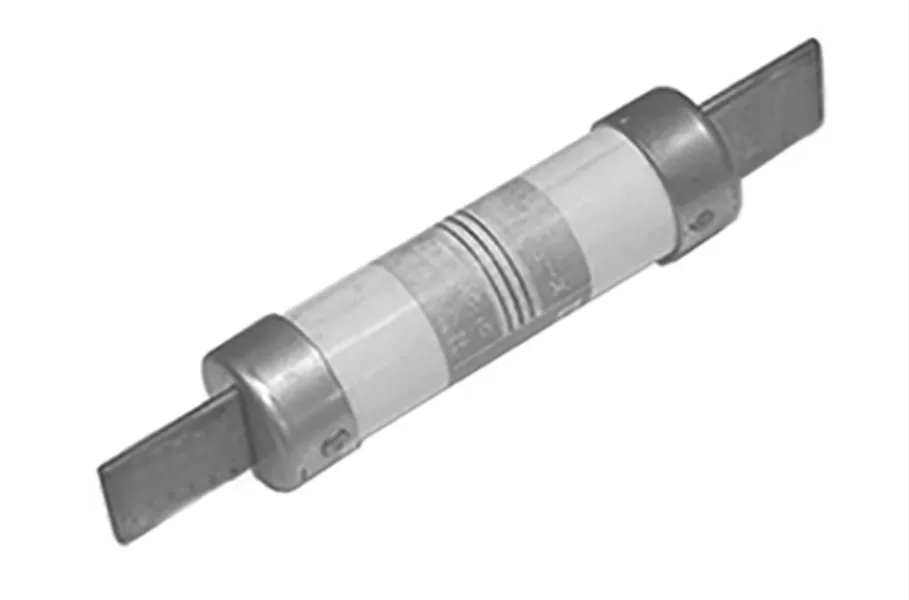

誤：高圧限流ヒューズではありません。
誤：高圧限流ヒューズではありません。

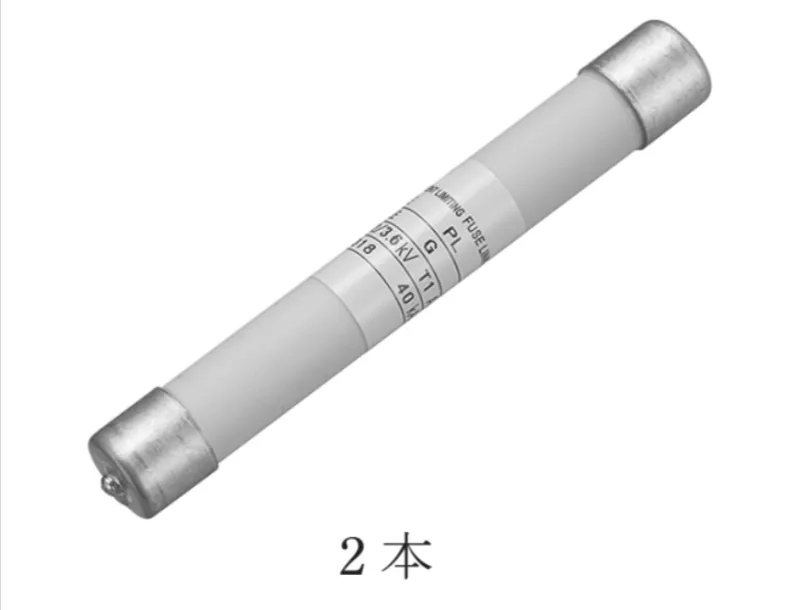

誤：高圧限流ヒューズですが、本数が異なります。

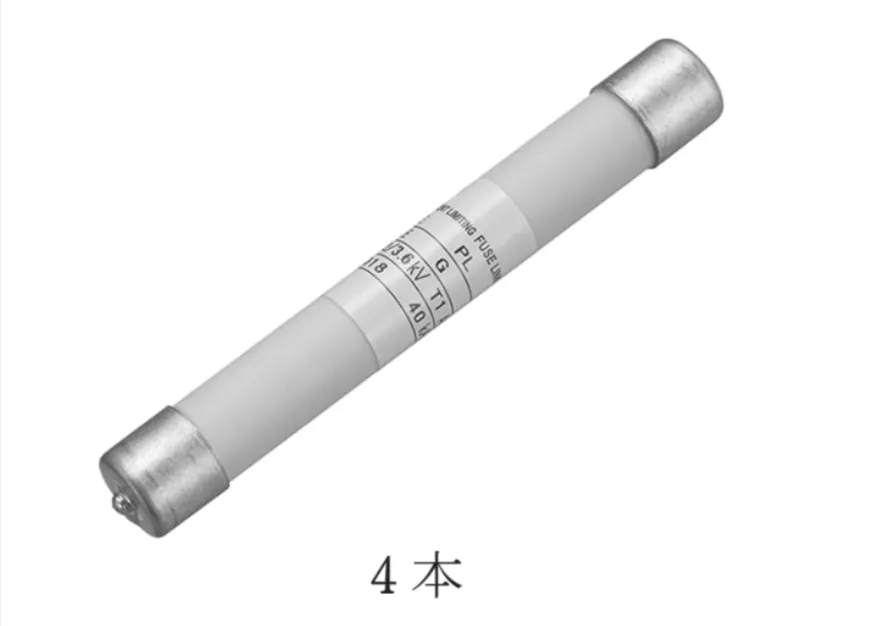

正：高圧限流ヒューズであり、本数も合っています。
計器用変圧器に用いるヒューズとその本数を問う問題でした。
変圧器二次側は短絡することを絶対阻止となっています。
参考になった数0
この解説の修正を提案する
