問41 (配線図問題 問1)
問題文
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
①に設置する機器は。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
①に設置する機器は。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 上期 問41（配線図問題 問1） （訂正依頼・報告はこちら）
図は、高圧受電設備の単線結線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答えが書いてある。それぞれの問いに対して、答えを1つ選びなさい。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
①に設置する機器は。
〔注〕図において、問いに直接関係のない部分等は、省略又は簡略化してある。
①に設置する機器は。
正解！素晴らしいです
残念...
この過去問の解説 （2件）
01
高圧受電設備の単線結線図に関しての問題です。
①に設置する機器は、地絡方向継電装置付高圧交流負荷開閉器と言います。

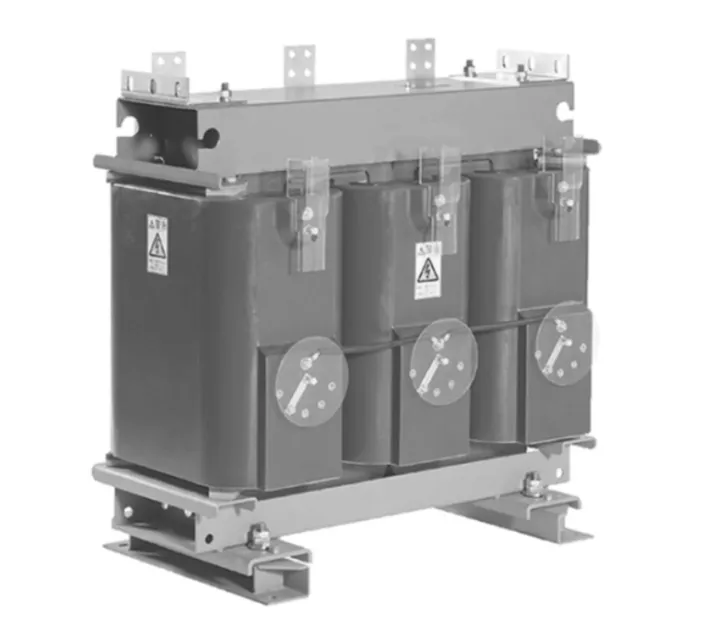

誤：モールド形変圧器と言います。

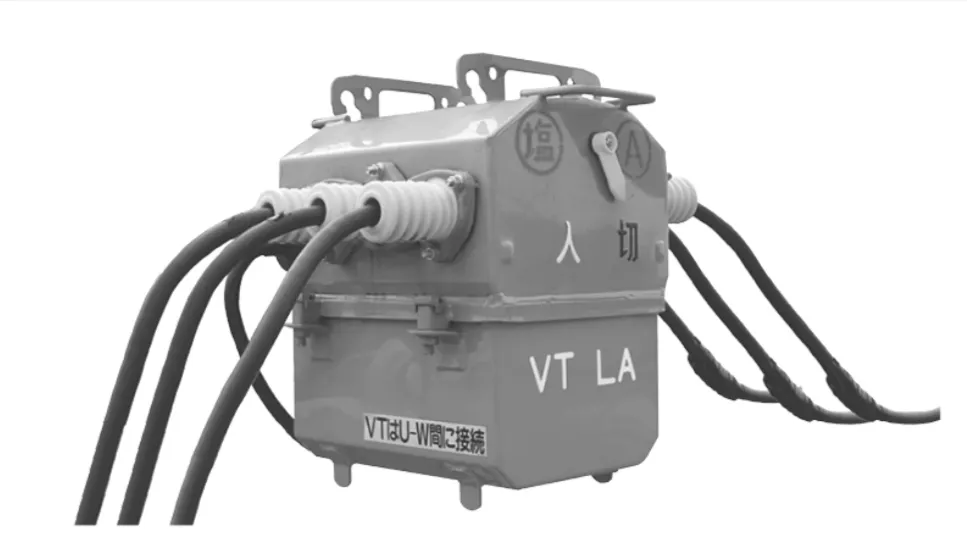

誤：電力供給用計器用変成器（VCT）という機器になります。
需要家施設全体の使用電力を測定するものです。
③の箇所に接続します。

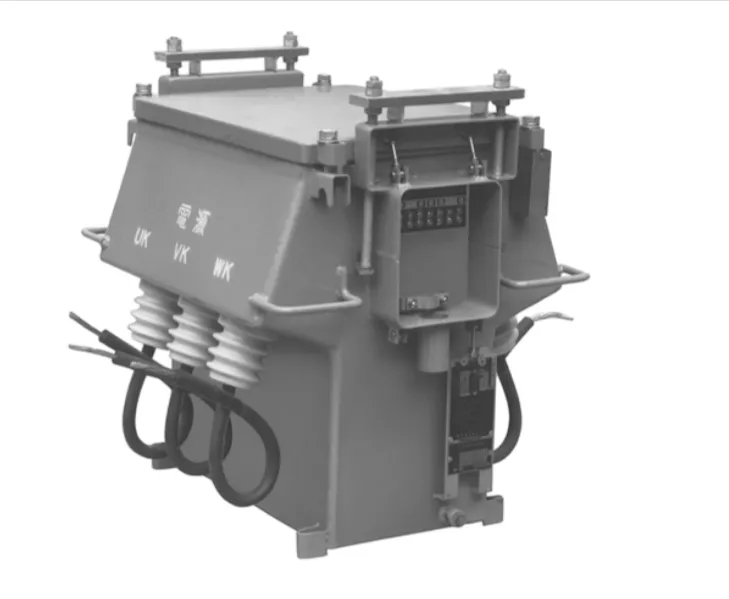

正：地絡方向継電装置付高圧交流負荷開閉器（DGR付PAS）という機器になります。
DGRは、地絡方向継電器であり、零相変流器で感知した地絡電流と零相基準入力装置で検出した電圧の位相ずれから方向を判定するものになります。

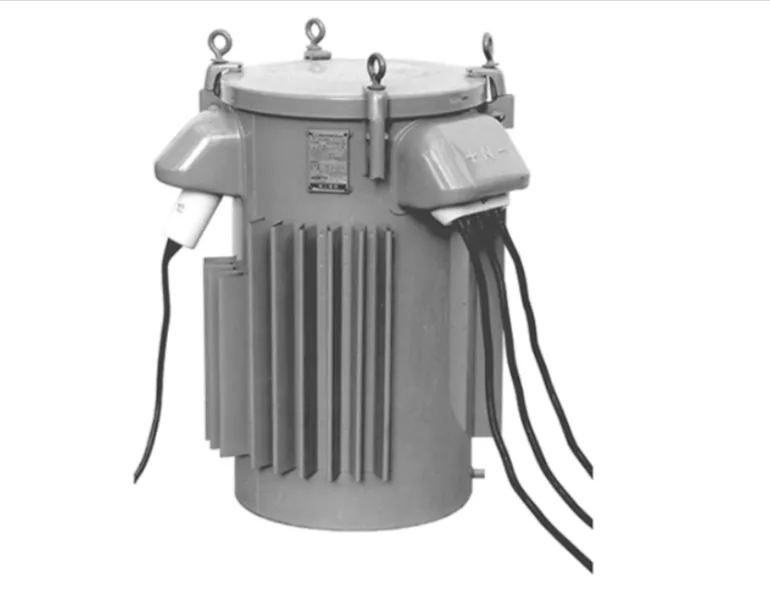

誤：単相2巻線変圧器という機器になります。
単線結線図を見て、指定された機器の名称を答える問題でした。
似たような形状をしていますが、使用箇所が異なるので整理していきましょう。
参考になった数13
この解説の修正を提案する
02
高圧受電設備の単線結線図の設置する機器に関する問題です。
誤
モールド変換器です。
誤
電力需給用計器用変成器です。
正
地絡継電装置付高圧交流負荷開閉器(GR付PAS)です。
GR付PASは、地絡方向継電器(DGR)と接続し、ユーザー側の地絡を検出し、自動開放し、同時に電源供給側への事故の波及を防ぎます。
誤
柱上変圧器です。
参考になった数0
この解説の修正を提案する
