第一種電気工事士 過去問
令和7年度（2025年） 上期
問25 (一般問題 問25)
問題文

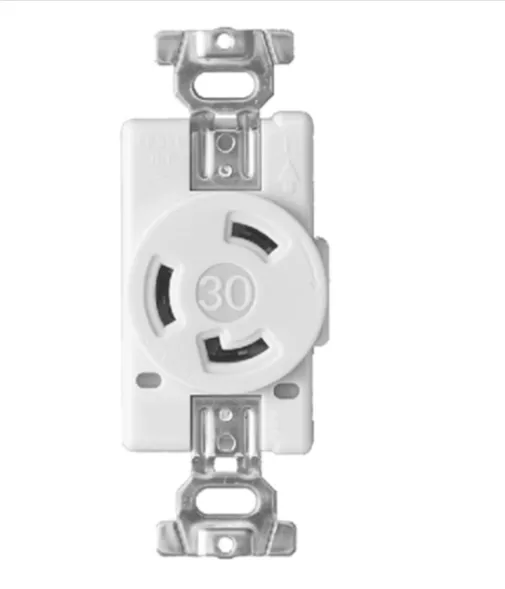

写真に示す配線器具を取り付ける施工方法の記述として、不適切なものは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 上期 問25（一般問題 問25） （訂正依頼・報告はこちら）
写真に示す配線器具を取り付ける施工方法の記述として、不適切なものは。
- 定格電流20Aの配線用遮断器に保護されている電路に取り付けた。
- 単相200Vの機器用コンセントとして取り付けた。
- 三相400Vの機器用コンセントとしては使用できない。
- 接地極にはD種接地工事を施した。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
写真の器具は、引掛形コンセントいうモノになります。
正：コンセント部分の中心に30と記載されていますので、定格電流は30A以上になります。
誤：接地極付きの単層200Vのコンセントなので取り付け可能です。
誤：三相400Vの機器はコンセントの引掛け部分が逆向きのものを用います。
誤：D種接地工事は300V以下のものに用いるため、正しい選択となります。
引掛け形コンセントに関する問題でした。
よく見ないと分からない部分もありますので、注意しながらとりくみましょう。
参考になった数8
この解説の修正を提案する
02
写真の機器は
「単相200Ｖ30A引掛形接地極付コンセント」です。
正解です。
コンセントの定格電流が30Aだと定格電流20Aの配線用遮断器には使用できません。
不正解です。
記述の通り、単相200Vの機器用コンセントとして取り付けできます。
不正解です。
単相200V用なので三相400Vの機器には使用できません。
不正解です。
使用電圧300V以下なのでD種接地工事を施せます。
コンセントの定格電流がわかるだけでも正解が選べる問題です。
参考になった数0
この解説の修正を提案する
03
コンセント配線器具の取付け施工方法に関する問題です。
写真は、コンセントの中央に”30”と表記され、コンセント形状から、単相200 V 30 A 引掛形接地極付コンセントです。
誤
電技解釈第149条から、
分岐回路を保護する
過電流遮断器の種類
定格電流が15Aを超え20A以下の
配線遮断器
正
単相200 V 30 Aコンセントなので、問題なし。
正
単相200 V 30 Aコンセントなので、三相400Vの機器用コンセントとしては使えない。
正
コンセントの接地極設置工事は、低圧300V以下用ではD種接地工事です。
参考になった数0
この解説の修正を提案する
