第一種電気工事士 過去問
令和7年度（2025年） 上期
問15 (一般問題 問15)
問題文

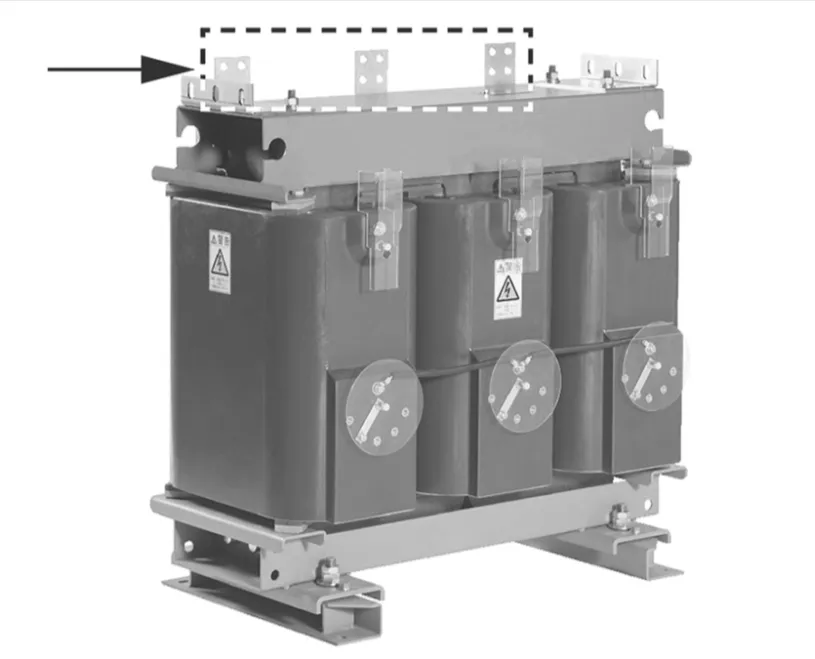

写真に示すモールド変圧器の矢印部分の名称は。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第一種電気工事士試験 令和7年度（2025年） 上期 問15（一般問題 問15） （訂正依頼・報告はこちら）
写真に示すモールド変圧器の矢印部分の名称は。
- タップ切替端子
- 耐震固定端部
- 一次（高電圧側）端子
- 二次（低電圧側）端子
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
写真を見てモールド変圧器の矢印部分の名称を答える問題です。
誤：タップ切替端子は、計測器がある部分です。
誤：矢印部分は、耐震固定端子ではありません。
誤：矢印部分は一次端子ではありません。
正：矢印部分は、二次端子になります。
写真の矢印部分の端子名を問う問題でした。
参考になった数16
この解説の修正を提案する
02
モールド変圧器の各部の名称に関する問題です。

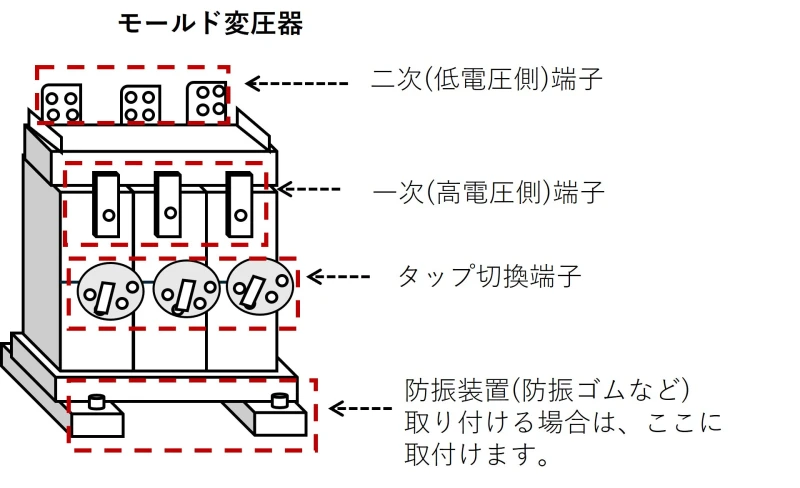

モールド変圧器の概略図を下図に示します。
この図から、各部の名称が分かります。
正
冒頭解説の図より適正な名称です。
参考になった数2
この解説の修正を提案する
03

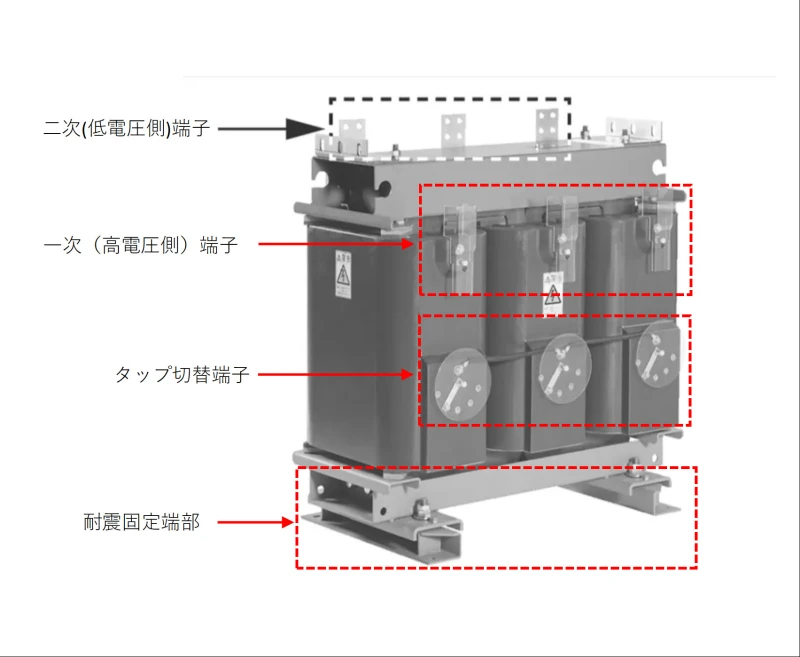

モールド変圧器の各部の名称を下記に示します。
不正解です。
不正解です。
不正解です。
正解です。
写真で示されているのは二次（低電圧側）端子です。
モールド変圧器は様々なメーカーが出していますが、
各部の名称や位置、形状は同じです。
参考になった数0
この解説の修正を提案する
