第一種電気工事士過去問
令和7年度（2025年）上期
問13 (一般問題問13)

問題文

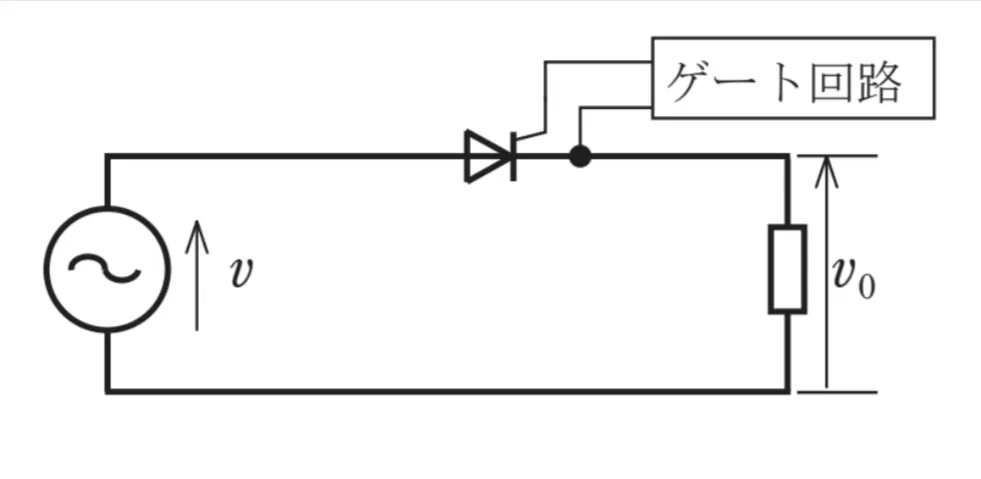

図に示すサイリスタ（逆阻止3端子サイリスタ）回路の出力電圧v₀の波形として、得ることのできない波形は。
ただし、電源電圧は正弦波交流とする。問題文の画像

付箋

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

第一種電気工事士試験令和7年度（2025年）上期問13（一般問題問13）（訂正依頼・報告はこちら）

図に示すサイリスタ（逆阻止3端子サイリスタ）回路の出力電圧v₀の波形として、得ることのできない波形は。
ただし、電源電圧は正弦波交流とする。

正解！素晴らしいです

残念...

サイリスタ回路の出力電圧の波形に関しての問題です。

逆阻止３端子サイリスタは、ダイオードの逆方向の電流を阻止し、順方向にのみ電流を流します。

さらに、そのタイミングを制御できる、モノになります。

よって、出力電圧ｖ_０が負になることはありません。

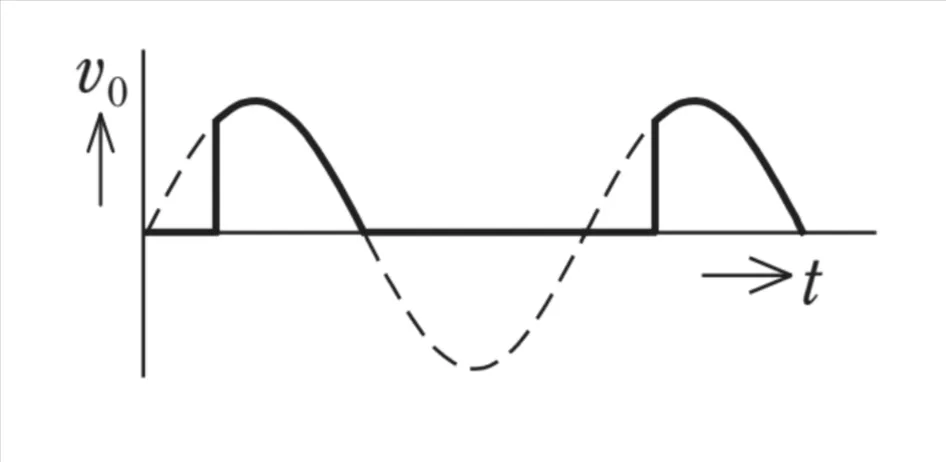

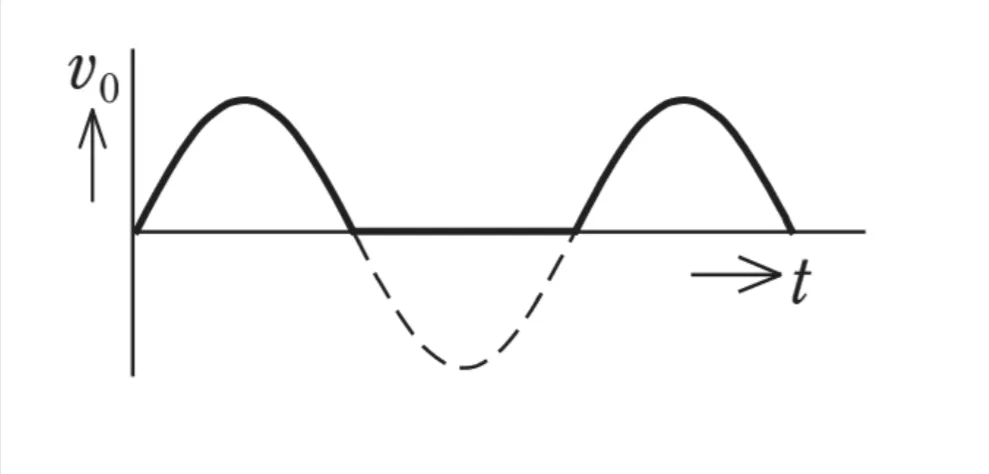

選択肢1.

誤：サイリスタでありうる波形です。

選択肢2.

誤：サイリスタでありうる波形です。

選択肢3.

誤：サイリスタでありうる波形です。

選択肢4.

正：出力電圧が負（逆方向）になっていますので、これが正解となります。

まとめ

サイリスタ回路に関しての問題でした。

ゲートの信号を加えるタイミングを制御できるものになります。
