第一種電気工事士 過去問
令和6年度（2024年） 下期
問26 (一般問題 問26)

ケーブルジャッキは、電気工事や通信工事で使用される工具です。主に、電線やケーブルを引き伸ばすために使用され、ケーブルの設置作業に役立ちます。特に、ケーブルの引き込み作業時に使われることが多いです。
この工具は、写真に示されている部品とは異なりますので、この選択肢は不正解です。

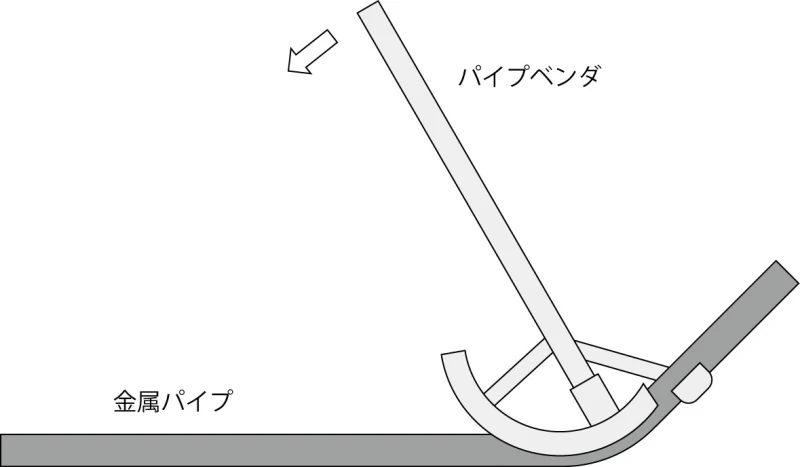

パイプベンダは、配管や配線のパイプを曲げるために使用される工具です。特に、金属のパイプやチューブを一定の角度に曲げるために利用され、工事現場や配管工事で頻繁に使われます。この工具は、写真に示された部品に該当します。
この選択肢は正解です。

延線ローラは、電線やケーブルを引き回すための工具です。主に、ケーブルをスムーズに引き込むために使用されますが、この工具は写真に示された部品とは異なります。
この選択肢は不正解です。

ワイヤストリッパは、電線の絶縁体を剥がすために使用される工具です。これにより、電線の銅線部分を露出させ、接続作業が可能になります。しかし、この工具は写真に示された部品とは異なります。
この選択肢は不正解です。

誤った選択肢です。ケーブルジャッキは、ケーブルドラムを持ち上げる工具です。ケーブルの敷設工事で、ケーブルがケーブルドラムに巻かれた状態で供給されるとき、これを持ち上げて、ケーブルを取り出しやすくします。

正しい選択肢です。

誤った選択肢です。延線ローラは、コロ（回転棒）を固定台に取り付けた工具です。ケーブルドラムからケーブルを引き出すときに、この工具をケーブルの下に置いて、ケーブルと地面間の摩擦を軽減するために使います。

誤った選択肢です。ワイヤストリッパは電線やケーブルの被覆を取り除くための工具です。

この選択肢は、不正解です。

これは、ドラムに巻かれたケーブルを回転させて引き出すためにドラムを持ち上げる台のことです。

この選択肢は、正解です。

このパイプベンダは、金属製のパイプや管を所定の角度に曲げるための工具です。
この写真に見られる特徴的な形（曲線を描いた金属部分と長いハンドル）は、手動式のパイプベンダによく見られます。

この選択肢は、不正解です。

この延線ローラは、長いケーブルを敷設する際に摩擦を減らすためのガイドローラーのことです。

この選択肢は、不正解です。


このワイヤストリッパは、電線の被覆を剥がすための工具です。
