第一種電気工事士 過去問
令和6年度（2024年）下期
問24 (一般問題 問24)

この記述は正しいです。IVケーブルは、主に屋内配線に使用され、低圧ビニル絶縁を基にした銅線を用いたケーブルです。この選択肢は不正解です。

この記述は正しいです。DVケーブルは、多芯の絶縁電線で、主に空気中引き回しなどの用途に使用されます。この選択肢は不正解です。

この記述は誤りです。VVFケーブルは、移動用電気機器に使用するものではなく、通常は家庭や屋内で使用される二芯または三芯の絶縁電線です。この選択肢は正解です。

この記述は正しいです。CVケーブルは、耐熱ポリエチレンで絶縁され、屋外で使用されるため、耐候性にも優れています。この選択肢は不正解です。

この選択肢は、正解です。

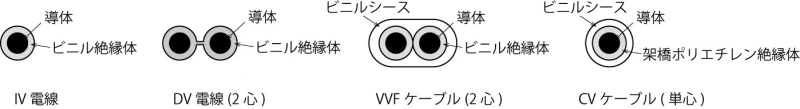

IVは600Vビニル絶縁電線です。
絶縁電線とは、銅線やアルミニウム線などの導体をビニルなどの絶縁体で覆ったものです。
そしてIVは屋内配線用電線なので、この選択肢は正解です。

この選択肢は正解です。

DVとは、屋外配線用の絶縁電線であり、引っ張り強度が求められるので塩化ビニル樹脂を主体とした混合物で
被覆されて電線がよりあわされています。

従ってこの選択肢は正解です。



この選択肢は、不正解です。

VVFとは、600Vビニル絶縁ビニル外装ケーブルの平形タイプです。
なお、ケーブルとは絶縁電線をさらに保護被覆（シース）で覆い保護したものです。

そして、固定するときは、原則的に柱や壁などの造営材にステップルで行ないます。
ですが、可とう性がないので移動用としては使えません。

ビニル絶縁ビニルキャブタイヤケーブルは、可とう性があるので、移動用に使えます。
このようにVVFとは別のケーブルであり、名称はVCTです。

この選択肢は、正解です。

CVとは600V架橋ポリエチレン絶縁ビニル外装ケーブルのことであり、主に屋外用として使われます。


正しい記述です。IVは、JIS C 3307に規格されたビニル絶縁電線です。絶縁体にビニルを用いた単心の絶縁電線で、一般電気工作物や電気機器の配線に用いられます。

正しい記述です。DVは、JIS C 3341に規格化された引込用ビニル絶縁電線です。絶縁体にビニルを用いた多心の絶縁電線で、架空引込線に用いられます。

誤った記述です。VVは、JIS C 3342に規格化されたビニル絶縁ビニルシースケーブルです。絶縁体とシースにビニルを用いたケーブルで、電気機器の配線に用いられます。Fは平型を意味します。

キャブタイヤケーブルは、移動用電気機器の電源に用いられるケーブルです。VVとは用途が異なります。

正しい記述です。CVは、JIS C 3605に規格化された架橋ポリエチレン絶縁ビニルシースケーブルです。絶縁体に架橋ポリエチレン、シースにビニルを用いたケーブルで、電気機器の配線に用いられます。
