問18 (一般問題 問18)

アークホーンは送電線のがいしの両端に設置するホーン（角）状の電極で巣。

落雷時にギャップ間でアーク放電を起こして碍子の破損を防止します。

アークホーンは雷サージ（短時間の過電圧・過電流）によるフラッシオーバの際に生じるアークを電極間で発生させがいしを保護する役目があります。

フラッシオーバとは雷が送電線に直撃した場合の事象のことです。

架空送電線路に使用されるアークホーンは、がいしや電線を雷の異常電圧から保護するために設けられています。

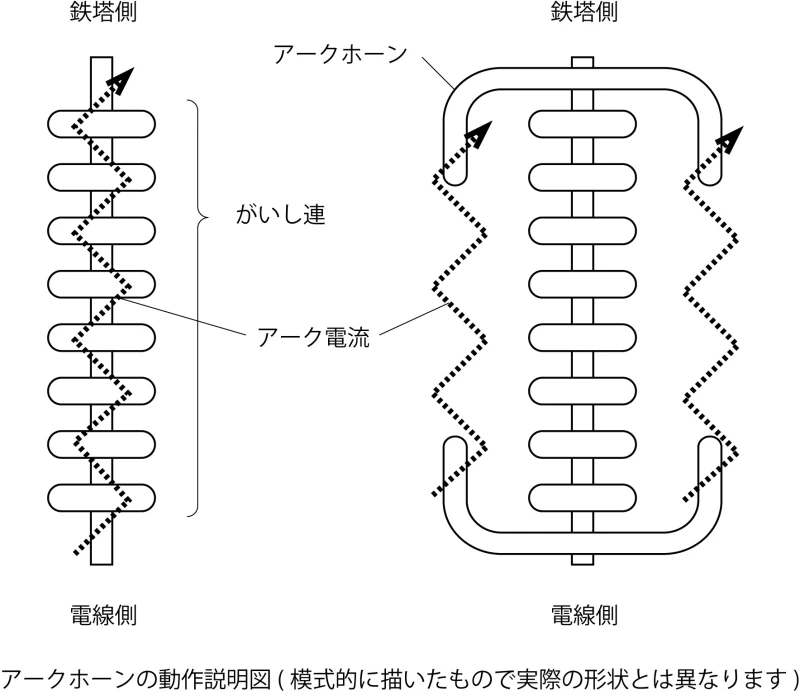

落雷によって送電線に異常電圧が発生すると、この電圧はサージ電圧となって鉄塔に到達します。鉄塔は電線と鉄塔本体をがいし連 (がいしを連ねたもの) によって絶縁していますが、サージ電圧はこの絶縁を破壊して、鉄塔側にアーク電流として流れます。このアーク電流ががいし連に沿って流れると熱によりがいしが損傷を受けます。アークホーンを鉄塔と電線間に設置すると、アーク電流はアークホーンに沿って流れるようになり、がいしをアーク電流から守ることができます。
