第一種電気工事士 過去問
令和7年度（2025年） 下期
問13 (一般問題 問13)

浮動充電方式に関する問題です。

浮動充電とは、蓄電池と負荷を常に並列接続しておき、負荷に電力を供給しながら蓄電池を充電する方式です。

これにより一時的に電源が喪失した場合でも、負荷は停電することなく動作を維持できます。

無停電電源装置などによく利用されている方式となります。

【考え方】

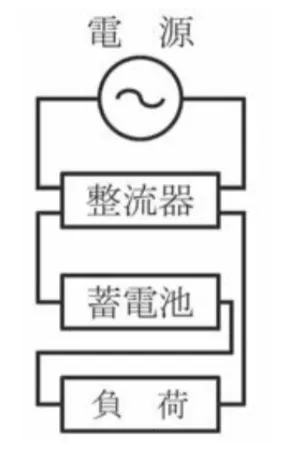

正しい図に関しての考え方について示します。

まず、蓄電池（バッテリー）は直流で電力を蓄えます。交流のまま充電することはできません。

そのため、電源の次は整流器が入ります。ここで交流を直流に変換します。

次に、浮動充電の定義から、蓄電池と負荷は並列に接続されている必要があります。

蓄電池と負荷が直列に接続されている選択肢は誤りとなります。

この問題は、浮動充電方式の直流電源装置の構成図について、正しいものを選択する問題です。

浮動充電方式の直流電源装置とは、整流器（充電器）と蓄電池を直流負荷に対して並列に接続し、蓄電池を常時充電状態にしておく方式です。

＜利用シーン＞

　通常時：整流器から直流電力を供給し、同時に蓄電池を充電させます。

　停電時：交流電源がなくなると、整流器から電力供給が停止し、蓄電池が自動的に直流負荷へ電力を供給します。

浮動充電方式の直流電源装置の構成図に関する問題です。

充電は直流で行うため、交流である電源と整流器を並列に接続します。

充電池の放電分を補いながら、必要に応じて放電して電源の不足分を補います。
