第一種電気工事士 過去問
令和6年度（2024年） 下期
問48 (配線図問題 問8)

この選択肢は不正解です。

これは、断路器です。断路器は設備の点検や修理を行うときに高圧電路の開閉を行う機器です。

この選択肢は不正解です。

これは、電磁接触器（MC）の主接点です。
コイルに電圧を印加して接点の開閉を行いますが、この単線結線図上にはコイルがありません。

この選択肢が正解です。

これは、限流ヒューズ付き高圧交流負荷開閉器です。

可動接点と直列に限流ヒューズをマウントする負荷開閉器です。過電流が発生してヒューズが溶断すると、表示棒が突出してストライカ引き外し機構が作動して三相全ての接点を開放します。

この単線結線図では三相変圧器に接続して使われています。

この選択肢は不正解です。

これは、高圧カットアウトです。

手動で電路を開閉するものです。ヒューズを装着して、過電流を遮断できるタイプもあります。
変圧器が300V以下であれば、使用できますが、この単線結線図で使わている三相変圧器は高圧なので、使えません。

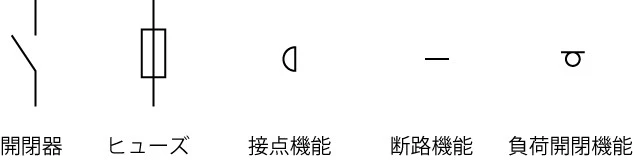

誤った選択肢です。この記号は断路器です。固定子側の横棒(―)は断路機能を表します。断路器は電流の流れていないときに操作するものであり、負荷電流も短絡電流も切断できません。

誤った選択肢です。この記号は電磁接触器です。固定子側の半円は接点機能を表します。電磁接触器は電動機の始動、停止や保護などに用いられます。

正しい選択肢です。固定子側の横棒と円は負荷開閉機能を表します。可動子の長方形はヒューズを表します。

誤った選択肢です。この記号は高圧カットアウト(PC)です。PCは電流の遮断機能がLBSより低いため、変圧器を接続する場合は、定格出力が300kV以下のものに限られます。接続されている変圧器の定格出力が500kVAなので、この部分にPCを用いることはできません。

この記号は断路器です。

断路器は、点検や修理のときに電路を切り離すための機器です。負荷電流を流したまま開閉する用途には適していません。
この選択肢は不正解です。

この記号は電磁接触器の主接点です。

電磁接触器は、主に電動機などの開閉に使われます。この単線結線図の⑧に設置する機器としては適切ではありません。
この選択肢は不正解です。

この記号は限流ヒューズ付き高圧交流負荷開閉器です。

負荷電流を開閉でき、ヒューズによって変圧器側の過電流や短絡時の保護を行うことができます。⑧の部分に設置する機器として適切です。
この選択肢が正しいです。

この記号は高圧カットアウトです。

小容量の変圧器などに使われることがありますが、この問題の⑧に設置する機器としては適切ではありません。
この選択肢は不正解です。
