第一種電気工事士 過去問
令和5年度（2023年） 午後
問15 (一般問題 問15)

誤：地絡継電器は、絶縁不良で漏電した電流を検出するものです。

誤：漏電遮断機は、その名の通り漏電を遮断するものです。

誤：漏電監視装置は、その名の通り漏電の監視を行うモノになります。

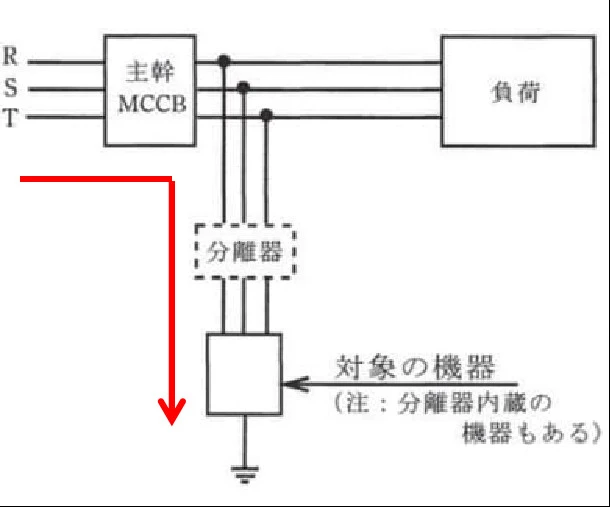

正：サージ防護デバイスは、行き場を失ったサージ電流を大地に流すためのモノになりますのでこれが正解となります。

サージ電流とは、雷雲に蓄積した電荷により架空電線に誘導された静電気が、雲間放電で雷雲の電荷が中和されて電流になったものです。

サージ電流は低圧機器の電子回路を破損する原因になります。

地絡継電器は、地絡 (配電線と大地との短絡) を検出して遮断器に命令を出す装置です。零相変流器などの検出器やLBS(Leak Break Switch)などの開閉器と接続されている必要があります。

漏電遮断器は漏電 (配電線と大地の絶縁不良による電流の漏れ) 箇所への電気の供給を遮断するものです。一般に遮断器は負荷を電源から切り離すスイッチで構成され、配電線から分岐した機器では実現できません。

漏電監視装置は、主として、単相2線式または単相3線式の低圧電路において、接地側電線と大地間の電流（漏れ電流）を測定して、非接地電線（電圧線）と大地の間の絶縁抵抗を求め、絶縁の低下（漏電）を監視する装置です。

正解です。

不正解です。
地絡継電器は地絡事故(漏電)を検知する機器です。
外観の特徴として動作電流、動作時間を切り替えるスイッチが見られます。


不正解です。
漏電遮断器は漏電を感知すると回路を遮断する機能を持つ遮断器です。
外観は遮断器に漏電検知のマークがついたものになります。


不正解です。
漏電監視装置は絶縁状態を常時監視し、

漏電電流値を表示するディスプレイが前面にあります。


正解です。
写真では機器の名称が消されています。
